启臣微CR3349电源芯片12V1.5A采用EE19变压器

时间:2019-05-06 11:31
启臣微CR3349电源芯片12V1.5A变压器可做小一个规格

CR3349_18W SMPS 工程样机测试报告


输入、输出规格 90~264V AC Input;12V1.5A Output
应用领域 Adapter
文档编号 CR3349_12V1.5A
著作所有权 成都启臣微电子股份有限公司


CR3349 芯片特性:
● CR3349 是 DIP7 封装的新型反激功率开关;
● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
● 具有频率抖动功能,使其具有良好的 EMI 特性;
● 264VAC 输入待机功耗:<75mW;
● 具有“软启动、QR、OCP、SCP、OTP、OVP 自动恢复等保护功能;
● 无需光耦和 TL431, ,电路结构简单、较少的外围元器件,适用于小
功率 AC/DC 电源适配器、充电器;
● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求。

目 录
1 样机介绍:................................................................................................................................ - 3 -
2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:...................................................................................................................... - 4 -

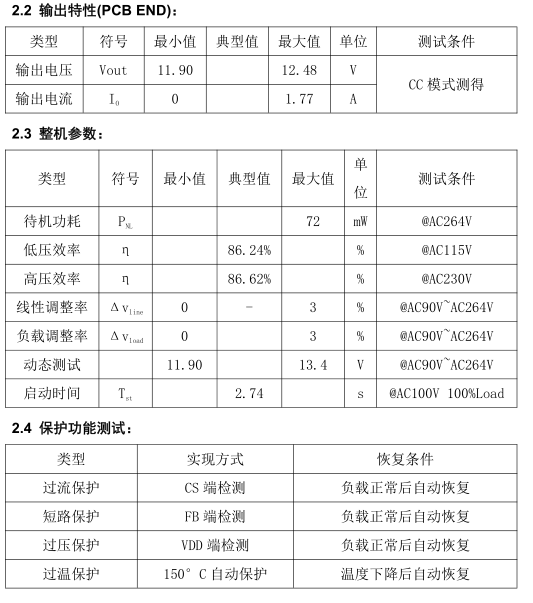

2.2 输出特性(PCB END):..................................................................................................- 4 -
2.3 整机参数:.....................................................................................................................- 4 -
2.4 保护功能测试:.............................................................................................................- 4 -

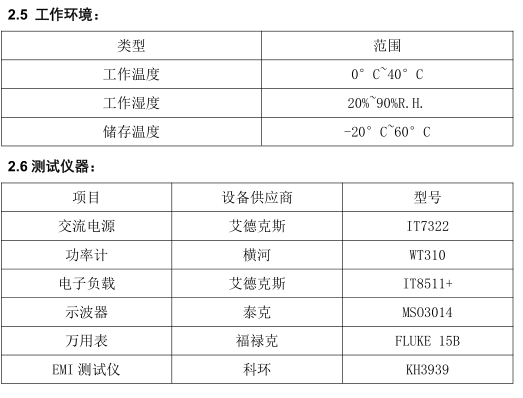

2.5 工作环境:.....................................................................................................................- 5 -
2.6 测试仪器:...................................................................................................................... - 5 -
3 样机结构信息:......................................................................................................................... - 5 -
3.1 电路原理图及 BOM:...................................................................................................- 5 -
3.1.1 原理图:...............................................................................................................- 5 -
3.1.2 元器件清单:.......................................................................................................- 6 -
3.1.3 PCB 布局&布线:............................................................................................... - 6 -
3.2 变压器绕制工艺:.........................................................................................................- 7 -
3.2.1 电路示意图:.....................................................................................................- 7 -
3.2.2 规格参数:...........................................................................................................-7-
3.2.3 变压器参数:.......................................................................................................- 8 -
3.2.4 变压器结构图:.................................................................................................- 8 -
4 性能评测:................................................................................................................................. - 9 -
4.1 输入特性:.....................................................................................................................- 9 -
4.2 输出特性:...................................................................................................................- 10 -
4.2.1 线性调整率和负载调整率: ( PCB END )................................................- 10 -
4.2.2 输出电压纹波:...............................................................................................- 10 -
4.3 保护功能:................................................................................................................... - 11 -
4.3.1 过流保护:......................................................................................................- 11 -
4.3.2 短路保护:......................................................................................................- 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 系统延时时间测试:...................................................................................................- 12 -
4.6 其它重要波形测试:...................................................................................................- 13 -
5 EMI 估测:................................................................................................................................. -13-

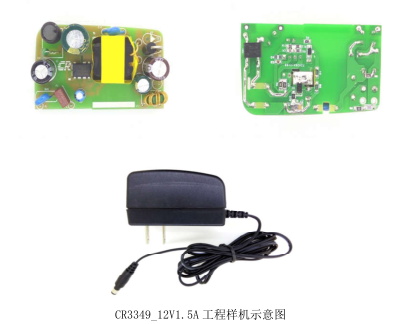

1  CR3349样机介绍:
该报告是基于能够适用于宽输入电压范围,输出功率 18W,恒压恒流输出的
电源适配器样机,控制 IC 采用了本公司的 CR3349。

CR3349

样机PCBA尺寸:65*40*24mm,是一款全电压实现12V1.5A输出的电源适配器。
90VAC满足启动时间的条件下,实现AC264V样机待机功耗仅为72mW;全电压输入
时平均效率>86.2%;输出接22AWG1.5米线能够满足最严格的 “COC_V5_T2” 能
效标准。
样机具有良好的动态负载能力;同时具有“软启动、QR 、 OCP、SCP、OVP、
OTP自动恢复”等多种保护功能。
样机的变压器,采用了EE19W加厚磁芯(PC40材质)。变压器绕制工艺部分,
请见后文详细说明。

2  样机特性:
以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
2.1
类型  符号 最小值  典型值 最大值 单位 测试条件
输入电压 Vin 90    264 V 2 wire,no P.E.
输入频率 f line  47 50/60  63 Hz 2 wire,no P.E.
CR3349
CR3349
3  CR3349样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1 CR3349 电路原理图及 BOM :
