启达科技CR3222替换OB2333F Buck恒压开关

时间:2016-03-07 13:53
CR3222高精度低成本待机电源功率开关

主要特点

l 低成本和极少的元件数量的解决方案
l 待机功耗小于100mW
l 电流模式控制
l 良好的动态响应
l 内建频率抖动以降低 EMI,极低的EMI滤波器成本
l CS输入内建 LEB时间
l 逐周期电流限制
l 过载保护
l 输出短路保护
l VDD欠压锁定
l VDD过压保护
l 芯片过温保护

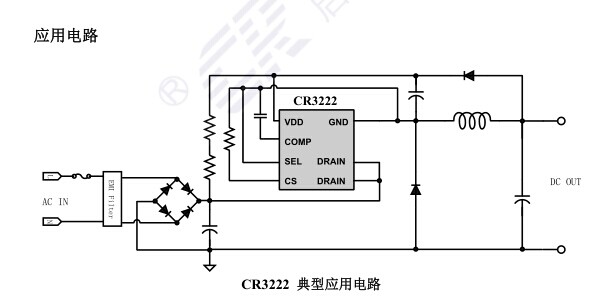

基本应用

低功率 AC-DC 待机电源

产品概述

CR3222是一款高精度高性能低成本的待机电源芯片,适应于85Vac~264Vac全范围输入电 压的buck和flyback应用。芯片采用电流控制模式,内部集成高压功率开关管,采用SOP-7L或 DIP-7L封装。内建环路控制保证优异的动态响应性能。通过精确的电阻分压和内部基准电压, 在全范围输入电压内可以获得精确的12V或18V输出电压,内建频率抖动以降低EMI,极低的 EMI滤波器成本。CR3222具有多重保护功能,包括逐周期电流限制,过载保护和输出短路保 护,芯片供电电压欠压和过压保护,芯片过温保护等。
 CR3222

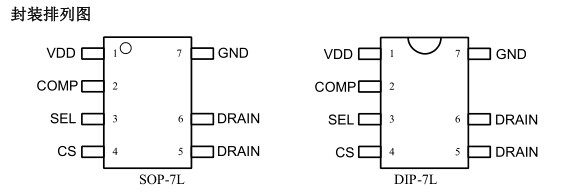

引脚描述

名称 Pin 描述
VDD 1 芯片的电源
COMP 2 补偿脚
SEL 3 输出电压设定脚。连接到 GND 时输出 12V,悬空时输出 18V
CS 4 电流检测
DRAIN 5,6 高压功率管漏极
GND 7 芯片的地

OB2333F
ob2333f
极限参数
符号 参数 数值 单位
VDRAIN DRAIN 引脚电压 -0.3 to BVdss V
VVDD 芯片供电电源 40 V
VSEL SEL 引脚输入电压 -0.3 to 7 V
VCS CS 引脚输入电压 -0.3 to 7 V
VCOMP COMP 引脚输入电压 -0.3 to 7 V
TL 焊接温度(10s) 260
TJ 结温度范围 -20 to 150
TSTG 储存温度范围 -55 to 150

电气特性
(TA=25℃, VVDD  = 14V,除了另作说明)

符号 参数 测试条件 范围 单位
最小 典型 最大
电源电压
IST 启动电流 VVDD= VVDD_ON -1V   1 10 μA
VVDD_ON VDD 开启电压   11.5 12.5 13.5 V
VVDD_OFF VDD 关断电压   6 7 8 V
VVDD_OVP VDD  过 压 保 护 电
  23 25 27 V
IOP VDD工作电流 VCS=0V,VVDD=12V   0.9   mA
VVDD_Regulation VDD 调整电压   12 12.5 13 V
振荡器
FOSC 典型振荡器频率   28 31 34 kHz
DMAX 最大占空比 VCS=0V, VCOMP=3V   50   %
?FOSC/FOSC 频率抖动范围   -6   6 %
F_J 频率抖动频率     60   Hz
F_BURST Burst 模式下正常工
作频率
    20   kHz
COMP
VREF_GREEN 进入绿色模式时基
准电压点
    1.8   V
VREF_CRM_H 退出CRM模式时基
准电压点
    0.9   V
VREF_CRM_L 进入CRM模式时基
准电压点
    0.8   V
电流检测
TCS-LEB CS引脚LEB时间     200   ns
VTH_OC 内置 OCP 过功率阈
值电压
VCOMP=3V 0.90 0.93 0.96 V
TD_OC 过流检测控制延时     100   ns
ZSENSE_IN 输入阻抗     40
MOSFET
BVDSS 功率管击穿电压 VGS=0V,ID =250μA 600     V
RDS_ON 导通阻抗 VGS=10V,IDS=0.5A     9.3 Ω
IDSS 功率管漏电流 VDS=600V, VGS =0V     1 μA
过温保护
TOTPP OTP 保护温度     140
TOTPR OTP 释放温度     110

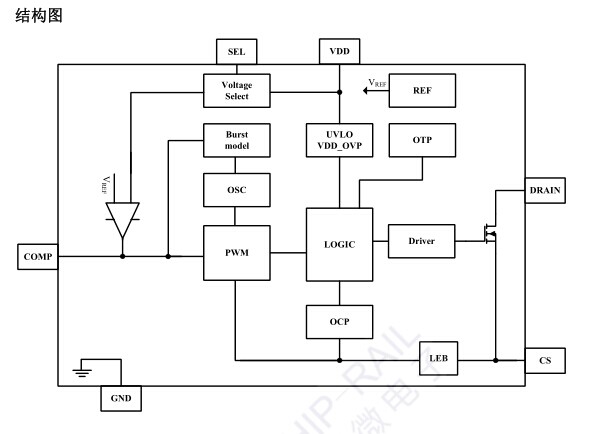

CR3222功能描述

CR3222 包含欠压锁定、VDD 过压保护、多工作模式切换(PWM、PFM、Burst),VDD OVP、输出 OLP、过温保护(OTP)、电流限制电路、CS 前沿消隐(LEB)、驱动器和输出 电压调节电路。


欠压锁定

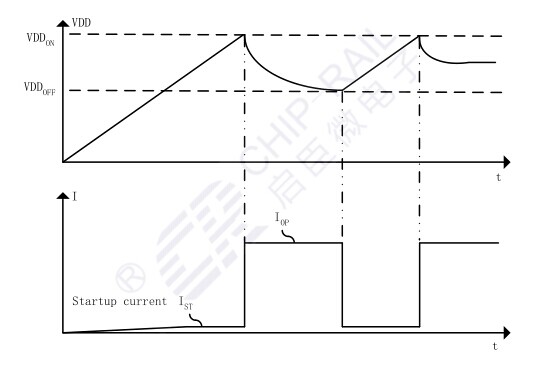

CR3222 应用一个 UVLO 比较器去侦测 VDD 引脚的电压。它将保证电源电压足以打开 PWM 控制器和驱动功率 MOSFET。如图,内部迟滞的建立防止在启动期间电压跌破导致关 机。开启和关断阀值电压分别是 12.5V 和 7V。
CR3222

启动和工作电流

CR3222 典型的启动电流只有 1μA,因此大阻值的启动电阻的使用可以降低功率损失。 在全电压输入范围内,在使用 CR3222 的待机电源中,可以使用阻值为 2M 的启动电阻,既 可以满足启动的要求,又降低了启动损耗和待机损耗。
CR3222 的正常工作电流仅仅只有 0.9mA。低的工作电流可以提高整个系统的效率,待 机功耗低于 100mW。

电压控制

通过检测 VDD 反馈的电压对输出电压进行精确控制。通过 SEL 引脚的设定状态来选择 不同的输出电压应用。当 SEL 引脚直接与 IC 的 GND 脚连接,输出电压设定为 12V;当 SEL 脚悬空时,输出电压设定为 18V。


过温保护

过温保护电路检测核心温度。温度阀值设定在典型值 140°C 迟滞温度 30°C。当核心温 度上升超过阀值点(140°C),CR3222 关闭驱动功率 MOSFET,直到核心温度下降到 110°C 后重新开启。


电流限制

电流限制电路用 CS 引脚检测电感电流。当检测电压超过内部典型值 0.93V 阀值点时, 功率 MOSFET 被关闭。功率 MOSFET 开启时,在前沿消隐时间内,电流限制比较器被禁止 检测。电容和整流器反向恢复时间会引起电流尖峰,设置前沿消隐时间将不会导致开关脉冲 提前终止。


前沿消隐

为了避免功率 MOSFET 开启时寄生电容放电导致开关脉冲提前终止,在电流比较器输 入和 CS 引脚之间增加前沿消隐单元。在前沿消隐时间内,CS 引脚到电流检测比较器输入 路径被阻断。


自动重启

当发生故常时,比如输出过载,输出短路,或者开路等,CR3222 进入自动重启工作模 式。


故障保护

CR3222 具有完善的保护措施。保护功能包括:VDD 过压保护,CS 开路保护,逐周期 限流保护,过功率保护,磁芯饱和保护,过温保护(OTP)等。

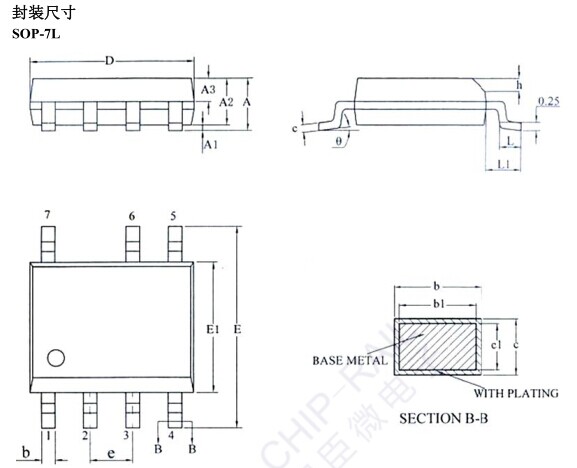

cr3222


符号 毫米 英寸
  最小 典型 最大 最小 典型 最大
A     1.75     0.689
A1 0.10   0.225 0.039   0.089
A2 1.30 1.40 1.50 0.512 0.551 0.591
A3 0.60 0.65 0.70 0.236 0.256 0.276
b 0.39   0.48 0.154   0.189
b1 0.38 0.41 0.43 0.150 0.161 0.169
c 0.21   0.26 0.083   0.102
c1 0.19 0.20 0.21 0.075 0.079 0.083
D 4.70 4.90 5.10 1.850 1.929 2.008
E 5.80 6.00 6.20 2.283 2.362 2.441
E1 3.70 3.90 4.10 1.457 1.535 1.614
e 1.27BSC 1.27BSC
h 0.25   0.50 0.098   0.197
L 0.50   0.80 0.197   0.315
L1 1.05BSC 1.05BSC
θ? 0   8? 0   8?

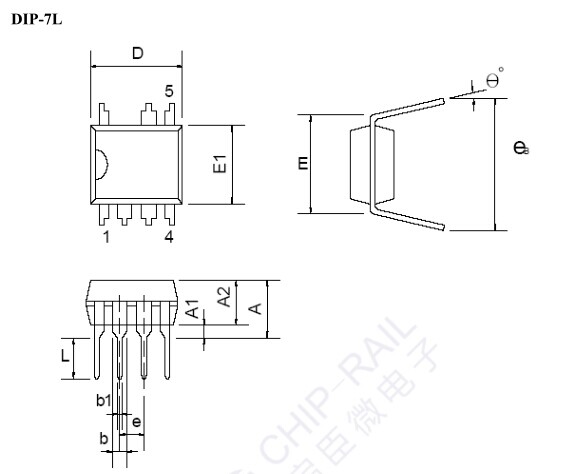

cr3222


符号 毫米 英寸
  最小 典型 最大 最小 典型 最大
A     5.334     0.210
A1 0.381     0.015
A2 3.175 3.302 3.429 0.125 0.130 0.135
b 1.470 1.524 1.570 0.058 0.060 0.062
b1 0.380 0.460 0.510 0.015 0.018 0.021
D 9.017 9.271 10.160 0.355 0.365 0.400
E 7.620 7.870 8.25 0.300 0.310 0.325
E1 6.223 6.350 6.477 0.245 0.250 0.255
e 2.500 2.540 2.580 0.098 0.100 0.102
L 2.921 3.302 3.810 0.115 0.130 0.150
eB 8.509 9.017 9.525 0.335 0.355 0.375
θ? 0? 7? 15? 0? 7? 15?

cr3222
产品型号 封装类型 包装材质 一管 一盒 一箱
CR3222 DIP-7L 料管 50 2000 20000
CR3222 SOP-7L 料管 100 10000 100000

DIP-7L 封装产品最小订购量为 2000 片;SOP-7L 封装产品最小订购量为 10000 片,即 一盒的芯片数量。
