CR5215支持BJT的高精度、恒流/恒压、原边模式脉宽调制控制器 替换SF6025
l 低启动电流
l 恒压精度可达±5%、恒流精度可达±4%
l 原边检测拓扑结构，无需TL431和光耦
l 全电压范围内高精度恒压和恒流输出
l 可编程CC/CV模式控制
l 内置输出线电压补偿功能
l 内置初级电感量偏差补偿功能
l 内置前沿消隐电路 (LEB)
l 内置高低压过功率补偿
l 内置次级电压采样控制器
l VDD端过压保护
l 内置FB开路保护功能
l 内置CS开路保护功能
l 内置输出短路保护功能
l 欠压锁定保护功能
l 逐周期电流限制
l 过载保护
l 过温保护
l SOT23-6L封装
产品概述

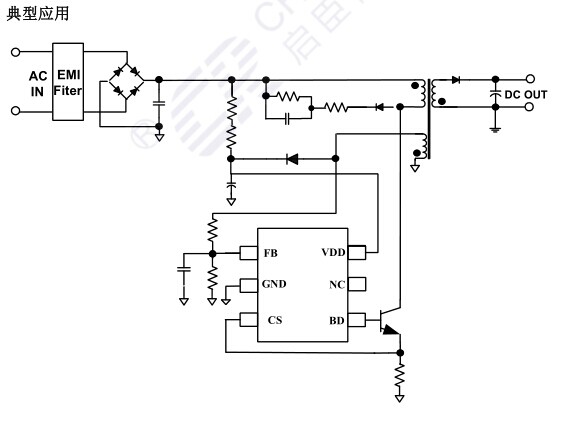

CR5215 是一款应用于小功率 AC/DC 充电器和电源适配器的高性能离线式脉宽调制控 制器。该芯片采用原边检测和调整的拓扑结构，因此在应用时无需 TL431 和光耦。 芯片内 置恒流/恒压两种控制方式，其典型的控制曲线如图所示。
在恒流控制时，最大输出电流和输出功率可以通过 CS 引脚的限流电阻 RS 设定。在恒压控制时，内置恒压 采样电路以及高精度的误差比较器基准电压保证了芯 片的高性能和高精度。此外，内置线损补偿电路保证了
从空载到满载条件下输出电压精度。芯片还具有极低的 静态工作电流（典型值为 650μA），在空载状态下，
CR5215 工作在 PFM 模式，最小工作频率可以达到 200Hz，所以芯片的待机功耗很低(可以 满足待机功耗低于 100mW)。
CR5215 针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流 限制、过压保护、FB 开路保护、CS 开路保护、输出短路保护、LEB、OTP、电源箝位和欠 压锁定功能。
