启达CR5149TJ轻载时会降低频率PWM控制开关电源芯片
时间：2022-03-17 16:33
启达CR5149TJ轻载时会降低频率PWM控制开关电源芯片
CR5149TJ为多模式PWM控制器，在重载时工作在PWM模式，频率为65kHz，通过调节脉冲宽度控制输出电压。FB电压随着负载减小而减小，当FB电压小于设定电压值VREF_GREEN时，内部模式控制器进入PFM，振荡器的工作频率随着负载的降低而降低，并最终钳位在22kHz附近，当FB电压继续减小时，内部模式控制器进入CRM 模式，进一步降低待机功耗。

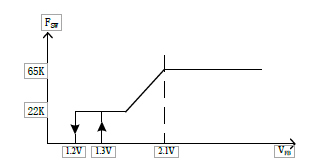

图 1 系统工作频率与 FB 电压示意图
内部同步斜坡补偿
电流模式控制比普通的电压模式控制具有很多优点，但是同样存在着一些缺点。特别是当 PWM 占空比大于 50 %，整个控制环路可能变得不稳定，抗干扰性能变差。 CR5149TJ 内置一个同步的斜坡补偿可以提高系统的稳定性，防止电压毛刺产生的次谐波振荡。
软启动
VDD 电源启动瞬间，CR5149TJ 芯片内部都将触发软启动功能，即在 VDD 电压达到 UVLO_OFF 以后，在大约 2.5ms 时间内，峰值电流从 0 上升到最大值峰值电流，以减少电源启动期间功率管电压应力。
前沿消隐 (LEB)
开关管的每次开启不可避免带来开关毛刺，它通过 RCS 采样后，对内部逻辑电路带来干扰，引起内部寄存器的误动作。 CR5149TJ 中设计了 300ns 的前沿消隐电路，它可以代替传统的外接 RC 滤波电路，简化外围设计。
