率能SS8812T两通道H桥驱动芯片36V/1.6A替换DRV8812PWPR
SS8812替换DRV8812PWPR产品概述
SS8812T 为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。SS8812T 有两路 H 桥驱动，每个 H 桥可提供最大输出电流 1.6A(在 24V 和 Ta = 25°C 适当散热条件下)，可驱动两个刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。双极步进电机可以以整步、2 细分、4 细分运行，或者用软件实现高细分。
SS8812T 的每一个 H 桥的功率输出模块由 N型功率 MOSFET 组成。每个 H 桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可选择为快衰减，慢衰减和混合衰减。SS8812T 提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置 nSLEEP 引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚 nFAULT 引脚。SS8812T 提供一种带有裸露焊盘的eTSSOP28 封装，能有效改善散热性能，且是无铅产品，引脚框架采用 100％无锡电镀。
SS8812替换DRV8812PWPR特征
双通道 H 桥电流控制电机驱动器
单个或两个有刷直流电机
一个步进电机
PWM 控制接口
固定频率下电流控制可选择
2 bits 电流控制，提供 4 个电流台阶
低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)
24V，Ta = 25°C 时可实现 1.6A 最大驱动电流
24V，Ta= 25°C 时 RDS(on)为 720mΩ（典型值 HS + LS）
8.2~36V 工作电压范围
睡眠模式低电流
内置 3.3V 基准电压
带散热片的表面贴装封装
保护特性
过流保护 (OCP)
热关断 (TSD)
欠压闭锁 (UVLO)
故障显示 Pin（nFAULT）

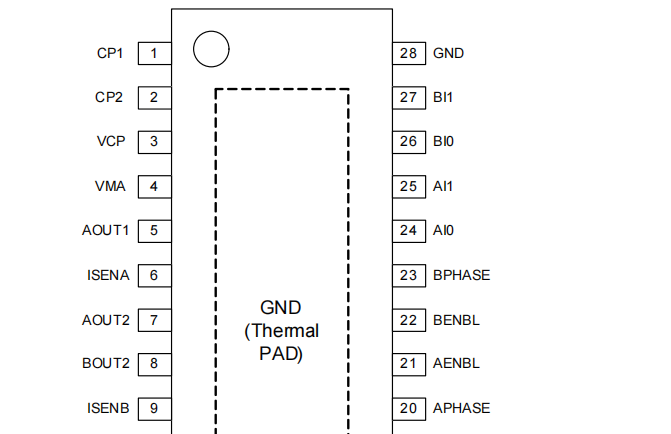

引脚配置和功能
