启臣微启达CR5169SK+CR85V25RSA快速充电器22.5W电源IC
CR5169SK+CR85V25RSA_22.5WPD 工程样机测试报告
输入、输出规格：AC90V~264V Input，5V4.5A/9V2A/12V1.5A Output
应用领域：22.5W 快速充电器
文档编号：CR5169SK+CR85V25RSA_22.5WPD
CR5169SK+CR85V25RSA样机特性：
多电压输出，智能匹配移动设备，实现快速充电；
低待机，高效率。全模式（5V/9V/12V）满足快充能效标准；
体积小（42mm*42mm*18mm），成本低；
符合EMI标准，EN55022B&EN55013；
CR5169SK 芯片特性：
CR5169SK是采用内置650V高压功率MOSFET，反激式PWM功率开关；
内置软启动，减小MOSFET的应力，内置斜坡补偿电路；
65kHz开关频率，具有频率抖动功能，使其具有良好的EMI特性；
全电压输入范围，低待机功耗<75mW；
能效满足DOE Ⅵ 和 CoC V5_T2要求
具有“软启动、OCP、SCP、OTP、OVP自动恢复等保护功能；
CR85V25RSA 芯片特性：
可工作于 CCM,DCM 和 QR 模式，外围电路简单；
最高工作频率可达 150KHZ；
内置 RDS(ON） 为 25mΩ85V 的 MOS；
目录
1 样机介绍.................................................................................................................................- 3 -
2 样机特性.................................................................................................................................- 3 -
2.1 输入特性..............................................................................................................................- 4 -
2.2 输出特性.............................................................................................................................- 4 -
2.3 整机参数.............................................................................................................................- 4 -
2.4 保护功能测试.....................................................................................................................- 4 -
2.5 工作环境.............................................................................................................................- 5 -
2.6 测试仪器..............................................................................................................................- 5 -
3 样机结构信息.........................................................................................................................- 6 -
3.1 电路原理图及 PCB 版图.....................................................................................................- 6 -
3.2 变压器绕制工艺.................................................................................................................- 8 -
4 性能测评.................................................................................................................................- 9 -
4.1 输入特性.............................................................................................................................- 9 -
4.2 效率测试...........................................................................................................................- 10 -
4.3 输出特性...........................................................................................................................- 10 -
4.3.1 线性调整率和负载调整率...........................................................................................- 10 -
4.3.2 输出电压纹波...............................................................................................................- 11 -
4.4 保护功能...........................................................................................................................- 13 -
5 重要波形测试.......................................................................................................................- 14 -
5.1 MOS-变压器应力：DRAIN 端、CS 端波形图.................................................................. - 14 -
5.2 同步整流应力测试...........................................................................................................- 14 -
5.3 温升测试...........................................................................................................................- 15 -
5.4 启动时间...........................................................................................................................- 15 -
6 EMI 评估测试........................................................................................................................- 16 -
6.1 5V 满载测试（5V/4.5A）................................................................................................- 16 -
6.2 9V 满载测试（9V/2A）....................................................................................................- 17 -
6.3 12V 满载测试（12V/1.5A）............................................................................................- 19 -

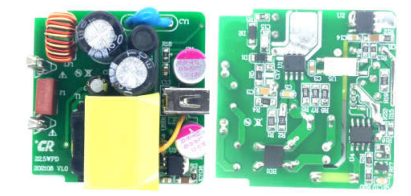

CR5169SK+CR85V25RSA样机介绍
该测试报告是基于一个22.5W智能快速充电器，兼容高通Quick Charge3.0技术，并向下兼容5V快速充电器标准。可根据被充电设备USB信号调节5V/9V/12V输出电压。PWM功率开关采用了本公司的CR5169SK，同步整流芯片为本公司的CR85V25RSA，协议芯片为其他家协议芯片。AC230V输入待机功耗57mW，平均效率>87.24%，满足能效快充标准；全模式均满足相关EMI测试规范。
|
效率 |
230V |
5V4.5A |
9V2A |
12V1.5A |
|
115V&230V平均 |
115V&230V平均 |
115V&230V平均 |
|
样机实测 |
57mW |
87.31% |
87.73% |
87.08% |
|
COC_T2要求 |
<75mW |
>84.39% |
>85.45% |
>85.45% |
CR5169SK+CR85V25RSA_5V4.5A/9V2A/12V1.5A 工程样机效率实测
该样机方案在同类产品中成本低廉，同时体积大小仅为 42mm*42mm*18mm。
CR5169SK是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流模式PWM控制器，适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。CR5169SK采用PWM+PFM工作模式。在空载和轻载时，电路采用间歇模式，有效的降低了待机功耗。具有“软启动、OCP、SCP、OTP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以改善
EMI特性。
CR85V25RSA 是 SOP-8 封装的一款结构简单同步整流开关，可工作于 CCM,DCM 和 QR 模式，最高工作频率可达 150KHZ，内置 RDS(ON） 为 25mΩ85V 的 MOS，用来替换传统的整流二极管，能有效的提升整机的效率并减少热损耗，提高整机的稳定性和可靠性。
3 CR5169SK+CR85V25RSA样机结构信息
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 PCB 版图

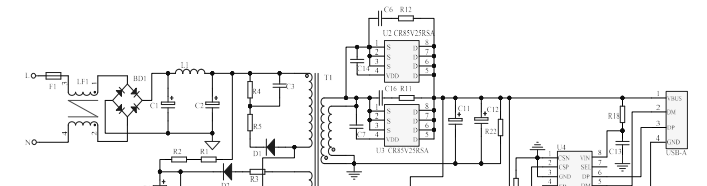

（1）电源部分原理图
