QC2.0艾瓦特dialog电源USB芯片iw626规格说明

时间：2021-11-09 11:38

QC2.0艾瓦特dialog电源USB芯片iw626规格说明
iw626描述
iW626是一个AC/DC二次侧控制器，用于QC2.0 USB接口和二次主通信。该设备允许qc2.0的PDs快速充电。iW626位于AC/DC电源的二次侧，允许适配器配置为5V、9V或12V输出，取决于QC2.0使能的PD所要求的电压。可用于Dialog的一次侧可控交直流系统，实现快速电压过渡，低空载功耗和快速动态负载响应。iW626实现了Dialog专有的从到primary数字通信技术。
当与Dialog的主端控制器iW1780配对时，iW626消除了主端中的离散解码器并简化了系统设计。iW626使用一个光耦合器来传输快速充电所需的所有信息，包括输出电压要求、输出电流限制、输出电压欠冲和输出过电压。它也有一个内置的光耦合器LED驱动器，以最大限度地降低材料成本。Dialog创新的专有技术，确保采用iW626和iW1780设计的电源可以提供5V/9V/12V输出电压配置，用户可选择各种输出电流限制组合。此外，在典型的AC/DC HVDCP适配器设计中，该芯片组在5V2A输出设置时可以实现<10mW的空载功耗和快速的动态负载响应。

iw626功能

●支持Qualcomm®Quick ChargeTM 2.0 (QC2.0)技术高压专用充电接口HVDCP) A类，电压配置5V、9V、12V

●专有的二次到主数字通信消除了主端离散解码器，简化了系统设计

●单光耦合器传输快速充电所需的所有信息:输出电压要求、输出电流限制、输出电压欠冲和过压保护

●向后兼容USB电池充电规格修订1.2 (USB BC1.2)专用充电接口(DCP)

●可编程有源快速放电，在便携式设备(PD)从9V/12V到5V拔下或根据要求从高电平到低电平，内置开关或外部开关

●正常OFF状态，5V稳态工作时截止电流<120mA，空载时功耗<10mW

●工作电压范围宽，从3V到25V

●内置光耦LED驱动器，驱动电流最小2mA

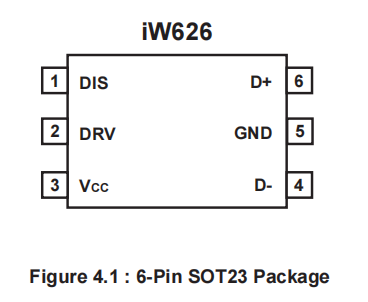

●6引线SOT-23封装
