CR5565SF+CR3007内置高压启动模块5V2.1A样机

时间:2021-07-07 14:39
CR5565SF+CR3007_5V2.1A SMPS 工程样机测试报告
90~264V AC Input;5V2.1A Output
CR5565SF_5V2.1A

CR5565SF 芯片特性:
CR5565SF 内置高压功率 MOSFET,反激式原边检测 PWM 功率开关;
内置软启动,斜坡补偿电路,LEB 电路及多模式的效率均衡技术;
内置高压启动模块,具有超低待机功耗≤30mW;
具有良好的动态负载特性;
具有良好的 EMI 特性;
具有“软启动、OCP、SCP、OTP 自动恢复”等多种保护功能;
原边反馈,无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%;
电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器。

目 录
1 样机介绍
2 样机特性
2.1 输入特性
2.2 输出特性(PCB END)
2.3 整机参数
2.4 保护功能测试
2.5 工作环境
2.6 测试仪器
3 样机结构信息
3.1 电路原理图及 BOM
3.1.1 原理图
3.1.2 元器件清单
3.1.3 PCB 走线
3.2 变压器绕制工艺
3.2.1 电路、结构示意图
3.2.2 规格参数
3.2.3 变压器参数
4 性能测评
4.1 输入特性
4.2 输出特性
4.2.1 线性调整率和负载调整率(PCB 端)
4.2.2 输出恒流特性
4.2.3 输出电压纹波
4.2.4 动态负载测试
4.3 保护功能
4.3.1 过流保护
4.3.2 短路保护
4.4 系统延时时间测试
4.5 IC 温度测试数据
4.6 其它重要波形测试
4.7 EMI 测试

1 CR5565SF+CR3007样机介绍:
该测试报告是基于一个能适用于宽输入电压范围,输出功率 10.5W,恒压输
出的充电器样机,控制 IC 采用了本公司的 CR5565SF。
CR5565SF

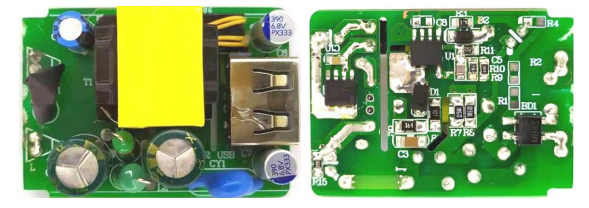

CR5565SF_5V2.1A 工程样机示意图

CR5565SF+CR3007该样机是一款基于CR5565SF设计,全电压实现5V2.1A输出的充电器。AC90V满足启动时间的条件下,实现AC264V样机待机功耗<30mW;典型输入电压时平均效率84%;能够满足最严格的能效标准“COC_T2”;全电压可实现±5%的CC/CV输出精度。样机尺寸W*L*H:30*43mm*18mm,样机的变压器,采用了EE16加宽磁芯(PC40材质),变压器绕制工艺部分,请见后文详细说明。

CR5565SF+CR3007样机特性:
以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。

CR5565SF+CR3007输入特性:
类型
符号 最小值 典型值 最大值 单位 测试条件
输入电压
Vin 90   264 V
2 wire,no P.E.
输入频率
fline 47 50/60 64 Hz
2 wire,no P.E.

CR5565SF+CR3007输出特性(PCB END):
类型
符号 最小值 典型值 最大值 单位 测试条件
输出电压
Vout 5.08   5.24 V CC 模式测得
输出电流
IO 0   2.1 A CC 模式测得

CR5565SF+CR3007整机参数:
类型
符号 最小值 典型值 最大值
单位
测试条件
待机功耗
PNL     30 mW @AC264V
低压效率
η   84.35%   % @AC115V
高压效率
η   84.86%   % @AC230V
线性调整率
Δvline
    3 % @AC90V~AC264V
负载调整率
Δvload     3 % @AC90V~AC264V
动态测试
        V @AC90V~AC264V
启动时间
Tst     61 ms @AC90V 100%Load

CR5565SF+CR3007保护功能测试:
类型
实现方式 恢复条件
过流保护
CS 端检测 负载正常后自动恢复
短路保护
VDD 端检测 负载正常后自动恢复
过压、欠压保护
FB 端检测 输出电压正常后自动恢复
过温保护
150°C 自动保护 温度下降后自动恢复


工作环境:
类型
范围
工作温度 0°C~40°C
工作湿度
20%~90%R.H.
储存温度 -20°C~60°C

测试仪器:
项目
设备供应商 型号
交流电源
艾德克斯 IT7322
功率计
日本横河 WT310
电子负载
艾德克斯 IT8511+
示波器 泰克 DPO3104
万用表
福禄克 FLUKE 15B
EMI 测试仪 科环 KH3939

CR5565SF+CR3007样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。

变压器绕制工艺:
规格参数:
1)骨架:EE16 磁芯加厚,Ae=40mm²,槽宽 6mm;
2)材质:TDK PC40 或同等材质;
3)N1、N2、N4、N5: 2UEW 漆包线;N3: 三层绝缘线;
4)磁芯接地 Pin5;
5)绝缘胶带:3M900 或同等材质,宽度 6mm 胶带;
6)初级绕组感量 Lp:1.3mH(测试条件: 0.3V,10kHz);
7)漏感量 LLK:要求控制在初级绕组的 5%以内(测试条件: 0.3 V,10kHz));
8)耐压测试= 3.3KV 5mA 1Min;
9)成品要求:浸凡立水;

电路原理图及 BOM:

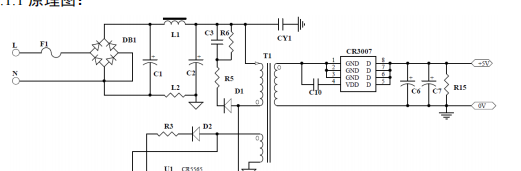

3.1.1 原理图:
CR5565SF

资料太多,未完。。。
