启达CR6889B替NCP1250降低开关噪声,简化了 EMI 设计

时间:2021-07-01 17:20
启达CR6889B替NCP1250降低开关噪声,简化了 EMI 设计
CR6889B高能效绿色节能PWM控制器

CR6889B替NCP1250特性
较低的启动电流 (大约3μA)
软启动减少开机时MOSFET的漏源电压应力
内建同步斜坡补偿,消除次谐波震荡
内建频率抖动功能,降低EMI
内置65kHz开关频率
轻载降低工作频率
VDD过压保护和输出过压保护功能
内置前沿消隐电路
内置输出二极管短路保护
过载保护
SOT23-6L封装

CR6889B替NCP1250基本应用
AC/DC适配器
电视及监视器电源
打印机
存储设备电源


产品描述
CR6889B替NCP1250是一款高集成度、低待机功耗的 PWM 控制器。CR6889B 轻载时会降低频率,最低频率 22kHz 可避免音频噪声。CR6889B 提供了完整的保护功能,如 cycle-by-cycle 电流限制、OCP、OTP、VDD_OVP、UVLO 等,还可以通过 OVP 脚分别精确设置输出电压过压保护。软启动功能可以减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计,降低开关噪声,简化了 EMI 设计。CR6889B 提供SOT23-6L 的封装。

管脚排列

CR6889B


CR6889B管脚描述
管脚序号
符号 描述
1
GND
地脚
2 FB
电压反馈脚,和 CS 共同决定输出占空比,同时此脚控制系统工
作频率。
3 OVP
通过辅助绕组分压设置输出过压保护电压值。该脚悬空则无输
出过压保护功能。
4 VS
电流检测脚,连接电阻在 MOSFET 的源和地之间检测电感电流。
5 VDD
电源脚
6
GATE
驱动脚,外接功率 MOSFET 的栅极

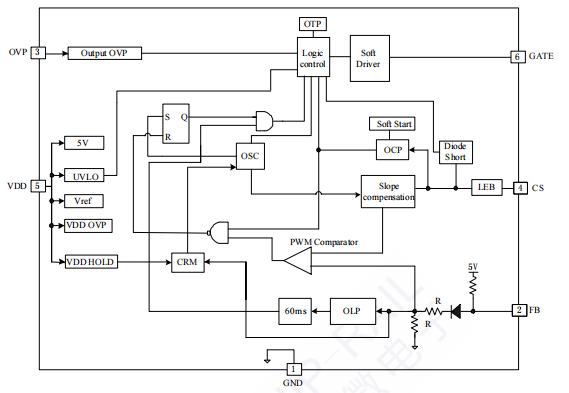

CR6889B模块说明
NCP1250

CR6889B极限参数
符号 参数 单位
VVDD
电源电压
-0.3~30
V
VFB
FB脚输入电压
-0.3~7
V
VCS
CS脚输入电压
-0.3~7
V
VOVP
OVP脚输入电压
-0.3~7
V
TL
焊接温度         /         10S
260
TSTG
工作结温范围
-20 ~150


CR6889B推荐工作环境
符号
参数 最小~最大 单位
VVDD
VDD电压 12~26 V V
TOA
工作温度 -20~85

资料太多,未完。。。
