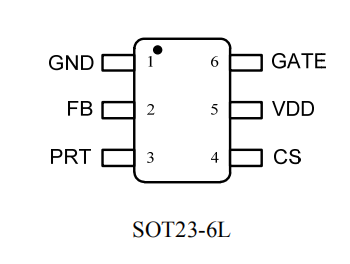

CR6890A管脚信息
注：PIN3（PRT）脚，外接电路用法灵活。1）可以只接上偏电阻实现“QR”、“输出电压 OVP”；2）只接
下偏“NTC 电阻”实现“OTP”功能；3）空置。
一 芯片工作原理
1.CR6890A替换OB2362A功能概述
CR6890A 是用于 65W 以内离线式开关电源 IC，该 IC 具有优化的图腾驱动电路以及电流模式 PWM 控
制器。PWM 控制器包含最大 65kHz 固定的频率振荡发生器以及各种保护。CR6890A 根据负载及输入电压
的改变可工作于 CCM、QR、CRM 等多种工作模式：CCM 模式可适当提高变压器利用率，QR 功能可以改
善 EMI 特性及提升能效，CRM 模式可在消除音频噪声的基础上降低待机功耗。CR6890A 提供了完整的保
护功能，如 cycle-by-cycle 电流限制、OCP、OLP、OTP、VCC_OVP、UVLO 等，还可以通过 PRT 脚分别
精确输出电压过压保护、外置 OTP 保护。软启动功能可以减少系统启动时 MOSFET 的应力，前沿消隐时间
简化了系统应用。通过频率抖动和软驱动电路的设计，降低开关噪声，简化了 EMI 设计。CR6890A 提供
SOT23-6L 的封装。

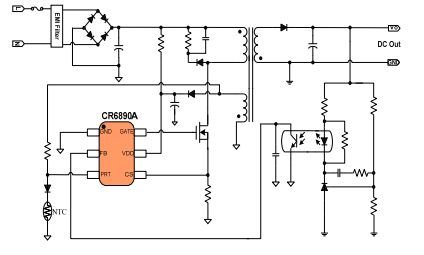

由于 CR6890A 高度集成，使用外围元件较少。采用 CR6890A 可简化反激式隔离 AC-DC 开关电源设计，
从而使设计者轻松的获得可靠的系统。
