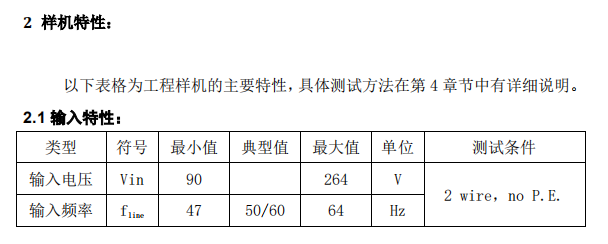

2.1 输入特性：....................................................................................................................- 3 -

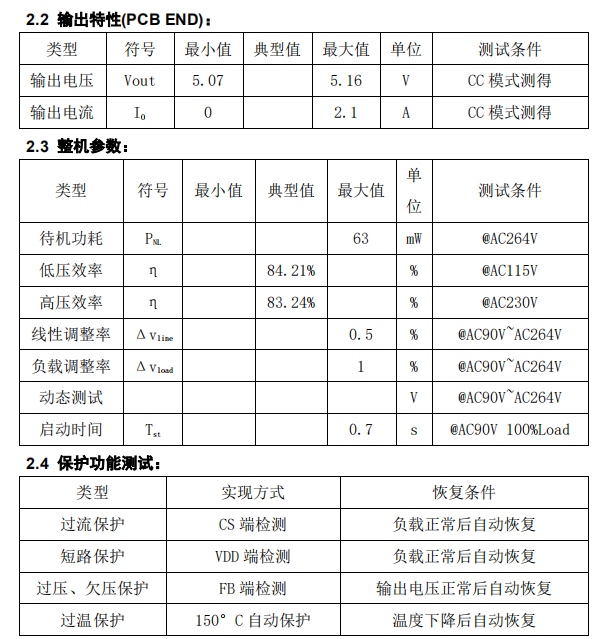

2.2 输出特性(PCB END)： ...............................................................................................- 4 -
2.3 整机参数：...................................................................................................................- 4 -
2.4 保护功能测试：...........................................................................................................- 4 -

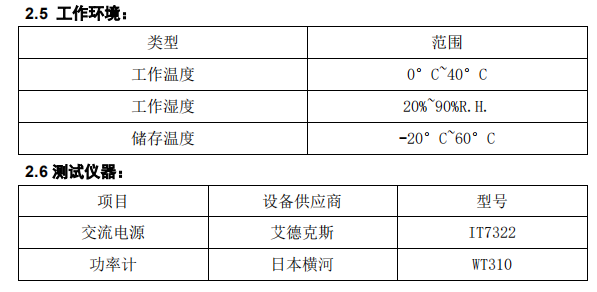

2.5 工作环境：...................................................................................................................- 4 -

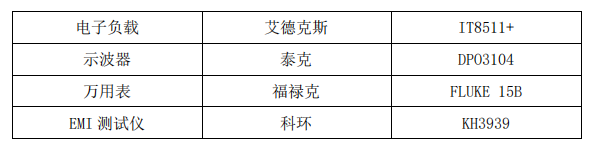

2.6 测试仪器：....................................................................................................................- 4 -
3 样机结构信息：......................................................................................................................- 5 -
3.1 电路原理图及 BOM：.................................................................................................- 5 -
3.1.1 原理图：.............................................................................................................- 5 -
3.1.2 元器件清单：.....................................................................................................- 5 -
3.1.3 PCB 走线：.....................................................................................................- 6 -
3.2 变压器绕制工艺：.......................................................................................................- 6 -
3.2.1 电路、结构示意图：.......................................................................................- 6 -
3.2.2 规格参数：.......................................................................................................- 6 -
3.2.3 变压器参数:.....................................................................................................- 7 -
4 性能测评：..............................................................................................................................- 7 -
4.1 输入特性：...................................................................................................................- 7 -
4.2 输出特性：...................................................................................................................- 8 -
4.2.1 线性调整率和负载调整率（PCB 端）:.........................................................- 8 -
4.2.2 输出恒流特性：...............................................................................................- 8 -
4.2.3 输出电压纹波：..............................................................................................- 9 -
4.3 保护功能：...................................................................................................................- 9 -
4.3.1 过流保护：......................................................................................................- 9 -
4.3.2 短路保护：......................................................................................................- 9 -
4.4 系统延时时间测试：.................................................................................................- 10 -
4.5 IC 温度测试数据：..................................................................................................- 10 -
4.6 其它重要波形测试：................................................................................................. - 11 -
4.7 EMI 测试： .................................................................................................................- 12 -

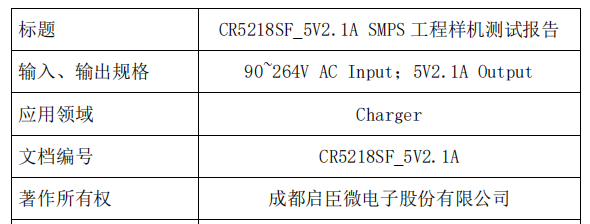

1 CR5218SF 替LP3668,LP3669样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 10.5W，恒压输
出的充电器样机，控制 IC 采用了本公司的 CR5218SF。
该样机是一款基于CR5218SF设计，全电压实现5V2.1A输出的充电器。AC90V
满足启动时间的条件下，实现AC264V样机待机功耗<75mW；典型输入电压时平均
效率>82%；能够满足最严格的能效标准“COC_T2”；全电压可实现±5%的CC/CV
输出精度。

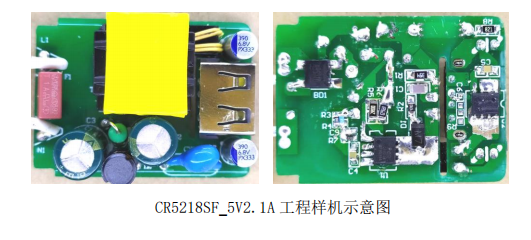

样机尺寸W*L*H： 30*43mm*18mm，样机的变压器，采用了EF1510加宽磁芯
（PC40材质），变压器绕制工艺部分，请见后文详细说明。
3 CR5218SF 替LP3668,LP3669样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 BOM：
3.1.1 原理图：
未完。。。
