● 高功率密度封装，四引脚散热
目 录

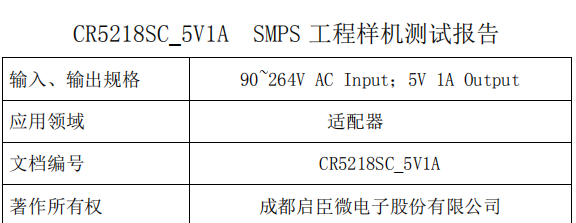

CR5218SC_5V1A SMPS 工程样机测试报告.................................................................................- 1 -
1 样机介绍：..............................................................................................................................- 3 -
2 样机特性：..............................................................................................................................- 4 -
1.2 输入特性：....................................................................................................................- 4 -
2.2 输出特性：...................................................................................................................- 4 -
2.3 整机参数：...................................................................................................................- 4 -

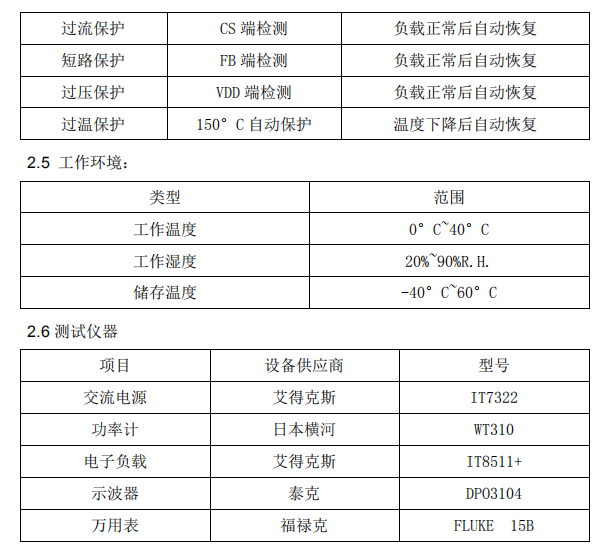

2.4 保护功能测试：...........................................................................................................- 4 -
2.5 工作环境：...................................................................................................................- 5 -
2.6 测试仪器........................................................................................................................- 5 -
3 样机结构信息：......................................................................................................................- 5 -
3.1 电路原理图及 PCB 版图： .........................................................................................- 5 -
3.2 变压器绕制工艺：.......................................................................................................- 7 -
3.3 元器件清单：...............................................................................................................- 8 -
4 性能测评：..............................................................................................................................- 8 -
4.1 输入特性：...................................................................................................................- 8 -
4.2 输出特性：...................................................................................................................- 9 -
4.1.2 线性调整率和负载调整率：..........................................................................- 9 -
4.2.2 输出电压纹波：..............................................................................................- 9 -
4.3 保护功能：.................................................................................................................- 10 -
4.3.1 过流保护：....................................................................................................- 10 -
4.3.2 短路保护：功率计限流电流为 2.5A...........................................................- 10 -
4.4 动态测试：.................................................................................................................- 10 -
4.5 系统延时时间测试：..................................................................................................- 12 -
5 其它重要波形测试：............................................................................................................- 12 -
6 温度测试：............................................................................................................................. - 12 -
7 EMI 评估测试 .......................................................................................................................- 13 -
1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 5W，恒压输出
的工程样机，控制 IC 采用了本公司的 CR5218SC。
保护，前沿消隐等，使得芯片具有更高的可靠性。
该样机大小57.7mm×29.6mm，AC264V输入待机功耗<75mW，平均效率>73.7%，
能够满足“能源之星V2.0 VI级能效”与欧洲COCT2标准；具有“软启动、OCP、
SCP、OTP、OVP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以
改善EMI特性。
样机的变压器，采用了EE13磁芯（PC40材质），变压器绕制工艺部分，请见
后文详细说明。
2 样机特性：

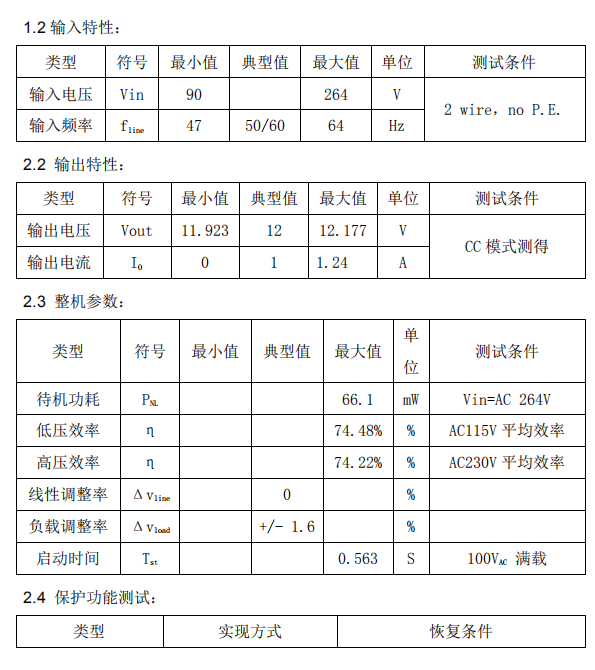

以下表格为工程样机的主要特性，具体测试方法在第4章节中有详细说明。
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。

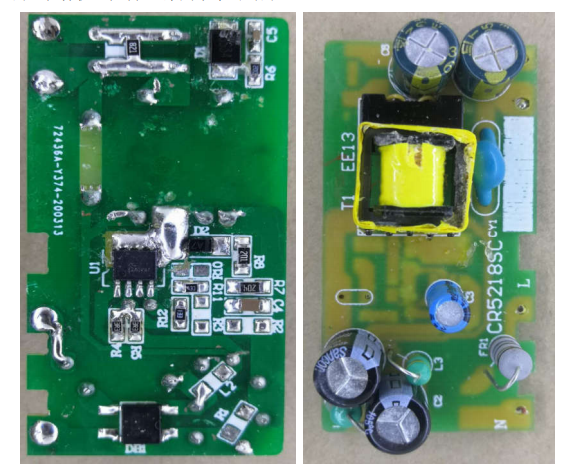

3.1 电路原理图及 PCB 版图：
（1）原理图：
