启达启臣微CR5218SG做12V1A,12W电源芯片方案

时间:2020-09-30 13:50
CR5218

CR5218SG 芯片特性:
● 是一款内置 700V 耐压 BJT 的高性能原边检测控制的 PWM 开关;
● 高功率密度封装,四引脚散热,SOP-8L 绿色封装;
● 低功耗,良好的负载动态特性和 EMI 特性;
● 内置斜坡补偿电路,以及具有“软启动、OCP、SCP、OTP”等多种
保护功能;
● 内置快速启动和自供电功能,省启动电阻和供电二极管,原边检
测拓扑结构,无需光耦和 TL431;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适
配器、充电器


                                                             目 录
1 样机介绍:................................................................................................................................ - 3 -

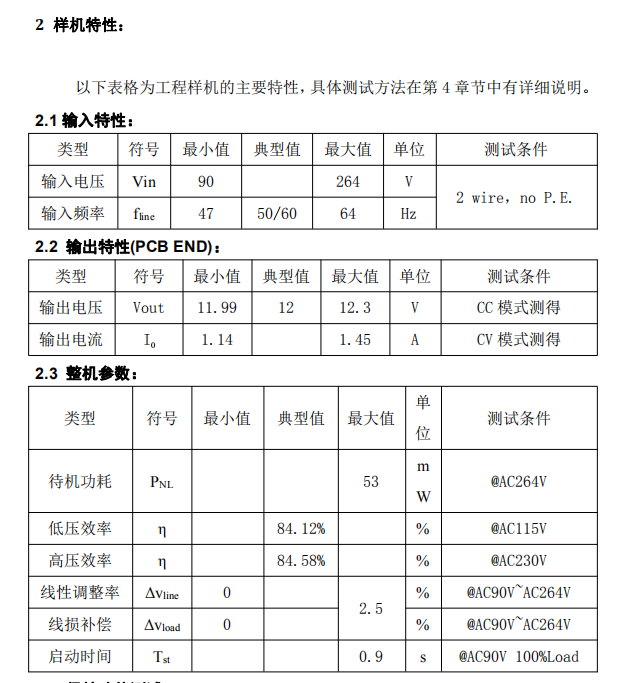

2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:...................................................................................................................... - 4 -
2.2 输出特性(PCB END):..................................................................................................- 4 -
2.3 整机参数:..................................................................................................................... - 4 -

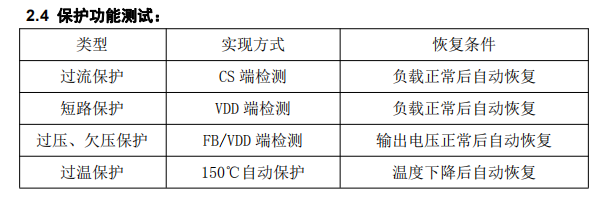

2.4 保护功能测试:............................................................................................................. - 4 -

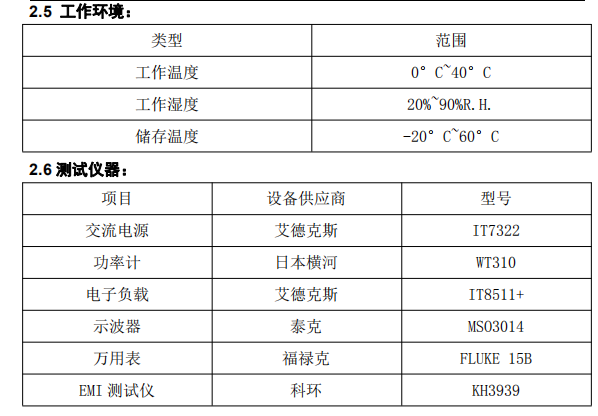

2.5 工作环境:..................................................................................................................... - 5 -
2.6 测试仪器:...................................................................................................................... - 5 -
3 样机结构信息:........................................................................................................................ - 6 -
3.1 电路原理图及 BOM:...................................................................................................- 6 -
3.1.1 原理图:............................................................................................................... - 6 -
3.1.2 元器件清单:.......................................................................................................- 6 -
3.1.3 PCB 布局&布线:............................................................................................... - 7 -
3.2 变压器绕制工艺:.........................................................................................................- 7 -
3.2.1 电路示意图:.....................................................................................................- 7 -
3.2.2 规格参数:.........................................................................................................- 7 -
3.2.3 变压器参数:.......................................................................................................- 8 -
3.2.4 变压器结构示意图:.........................................................................................- 8 -
4 性能测评:................................................................................................................................ - 9 -
4.1 输入特性:..................................................................................................................... - 9 -
4.2 输出特性:................................................................................................................... - 10 -
4.2.1 线性调整率和负载调整率: (1.5M 24AWG Cable)..................................- 10 -
4.2.2 输出恒流特性:...............................................................................................- 10 -
4.2.3 输出电压纹波:...............................................................................................- 10 -
4.3 保护功能:................................................................................................................... - 11 -
4.3.1 过流保护及恒流特性......................................................................................- 11 -
4.3.2 短路保护:...................................................................................................... - 11 -
4.4 系统温升测试............................................................................................................... - 12 -
4.5 系统延时时间测试:...................................................................................................- 12 -
4.6 动态测试:................................................................................................................... - 13 -
4.7 其它重要波形测试:...................................................................................................- 13 -
4.8 EMI 评估测试:............................................................................................................- 14 -

1 样机介绍:

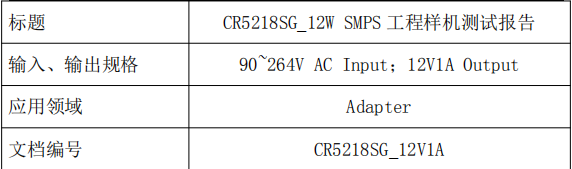

该测试报告是基于能适用于宽输入电压范围且可恒压恒流输出的 12W 电源
适配器样机,控制 IC 采用了本公司的 CR5218SG。
CR5218

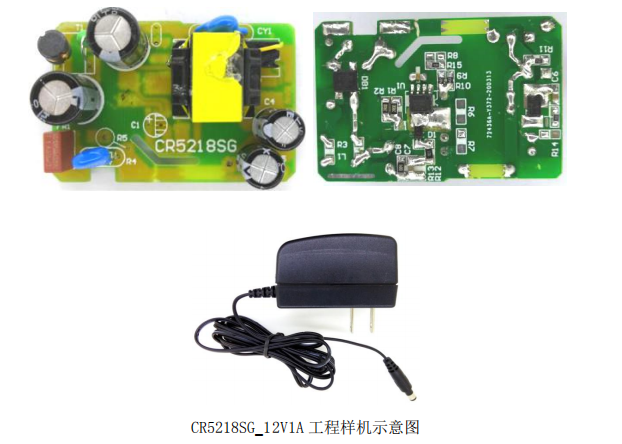

样机PCBA尺寸:53*35*19mm,是一款全电压实现12V1A输出的电源适配器。
AC90V满足启动时间的条件下,实现AC264V样机待机功耗仅为53mW;同时效率能
够满足最严格的 “COC_V5_T2” 能效标准;全电压可实现±5%的CC/CV输出精度。
整机(含套件外壳)可满足40℃环境温度满载温升测试要求。样机具良好的
恒流输出效果;同时具有“软启动、OCP、SCP、OTP自动恢复”等多种保护功能。
样机的变压器,采用了EE16W加宽磁芯(PC40材质)。变压器绕制工艺部分,
请见后文详细说明。
CR5218
CR5218
CR5218


3 样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1 电路原理图及 BOM:

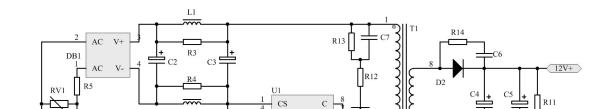

3.1.1 原理图:
CR5218

未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
