一 芯片工作原理
1.功能概述
CR5218SA/SC/SD/SE/SG是一款高性能隔离型VCC自供电、内置高压启动电阻、内置高压BJT、<75mW低待机功耗、
谷低导通PSR模式开关芯片。适用于12W以内的全电压范围离线开关电源,能满足能效六级标准要求。通
过检测变压器原边的电流和电压实现恒流和恒压功能，内置环路稳定性补偿，可以省略TL431、光电耦合
器以及辅助绕组供电。CR5218可通过设定外部的CS电阻和变压器原副边匝比来实现恒流大小输出功能；
通过设定FB的分压电阻就可以实现恒压功能。同时为了实现更好的输出电压调整率，CR5218内置输出线
缆补偿功能，可通过设定FB上电阻的值来调节输出线缆补偿值。CR5218集成了多种保护功能，包括VCC
钳位/欠压保护，输出短路保护，过温OTP保护等。
由于CR5218高度集成，使用外围元件较少。采用CR5218可简化反激式隔离AC-DC开关电源设计，从
而使设计者轻松的获得可靠的系统。
2.CR5218SA/SC/SD/SE/SG内置高压启动
传统的电源电路是通过外置启动电阻来向芯片提供启动电流，从而来启动PWM控制器开关。然而，

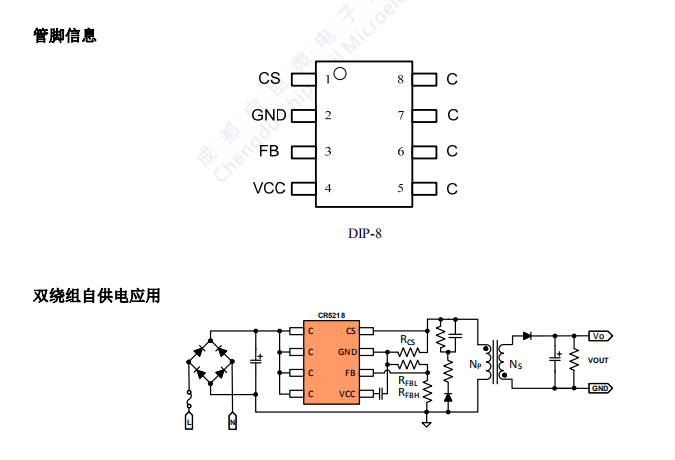

为了实现优化的拓扑结构，如图1.2所示， CR5218实现了内置高压启动模块，在启动时从CR5218 C端直
接启动,同时为VDD电容C1充电。由于芯片仅需 1uA 的启动电流，系统上电后通过内置高压启动模块对
Vcc外接电容进行充电，当Vcc电压达到芯片开启阈值时，芯片内部控制电路开始工作。系统启动后，Vcc
由内部专有的供电电路进行供电。
CR5218SA/SC/SD/SE/SG的 VCC 电容推荐选用 2.2uF 耐压≥6.3V 的 X7R 材质贴片电容，或高频低阻电解电容
4.7uF/10V。不建议选用普通铝电解电容，因为芯片 VCC 自供电时电流较大，ESR 越大电容发热会越大、
越不安全。PCB 走线时 GND 引脚回路要尽量短，最好是将 VCC 电容跨接在芯片的 VCC 脚和 GND 脚之
间。VCC 电容负极不要直接接到变压器次级同名端。
3.保护功能
CR5218SA/SC/SD/SE/SG内置多种保护功能，包括输出短路保护，VCC 钳位/欠压保护，过温OTP保护等。
二 应用指导

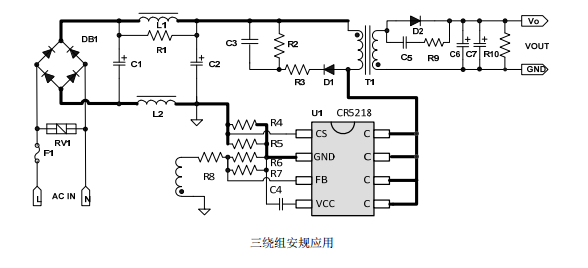

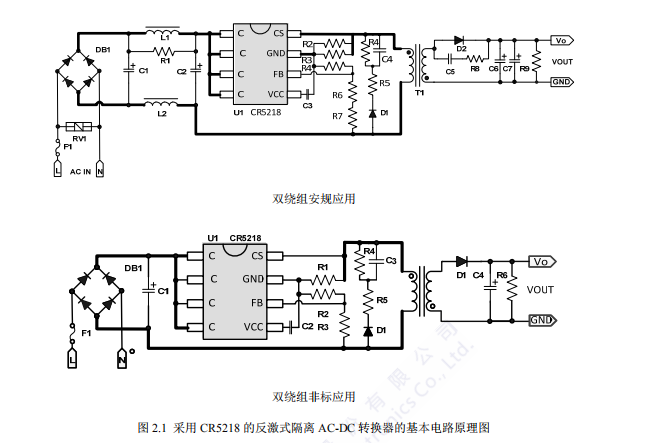

图2.1所示为采用CR5218的反激式隔离AC-DC转换器的基本电路原理图，本部分将以该电路作为参
考，来说明变压器设计、输出滤波器设计、元件选择的方法。
