5V2A启臣微启达CR3346JUSTA金胜特MB6S,F1M原边QR模式方案
CR3346+金胜特MB6S,F1M保护功能测试：
类型 实现方式 恢复条件
过流保护 CS 端检测 负载正常后自动恢复
短路保护 VDD 端检测 负载正常后自动恢复
过压保护 VDD 端检测 负载正常后自动恢复
过温保护 150°C 自动保护 温度下降后自动恢复
CR3346+金胜特MB6S,F1M工作环境：
类型 范围
工作温度 0°C~40°C
工作湿度 20%~90%R.H.
储存温度 -20°C~60°C
|
D2 |
F1M |
SOD123 |
|
DB1 |
MB6S |
JUSTA金胜特 |
|
D1 |
1N4007 |
DO-41 |
|
U1 |
CR3346 |
ChipRail启达 |
|
T2 |
EE16 加厚 |
Lp=1.55mH |
|
CY1 |
220pF |
Y1 电容 |
|
C1/C2 |
10uF/400V |
电解电容 |
|
R12 |
5R1 |
0805 5% |

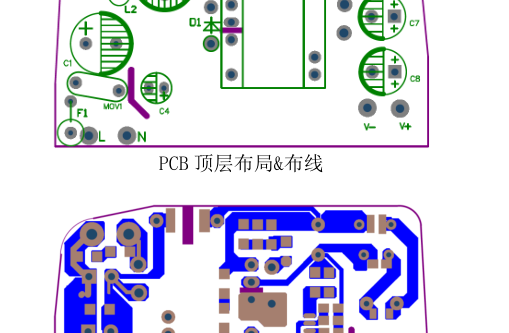

PCB 布局&布线：
