12V5A启达CR6889+CR3013及金胜特JST12N60替换OB2362C

时间:2020-09-14 17:33
12V5A电源IC启达CR6889+CR3013及金胜特JST12N60替换OB2362C


12V5A启达CR6889+CR3013变压器绕制工艺:

电路示意图:

CR6889A

CR6889+CR3013规格参数:
1)骨架:PQ2620 磁芯(5+5PIN),Ae=119mm²;
2)材质:TDK PC40 或同等材质;
3)初级、反馈: 2UEW 漆包线;次级: 三层绝缘线;
4)次级绕组从变压器顶端进出线,磁芯接地;
5)绝缘胶带:3M900 或同等材质;
6)初级绕组感量 Lp:0.55mH±5%(测试条件: 0.3V,10kHz);
7)漏感量 L LK :要求控制在初级绕组的 5%以内(测试条件: 0.3 V,10kHz));
8)耐压测试= 3.3KV 5mA 1Min;
9)成品要求:浸凡立水;

CR6889+CR3013及金胜特JST12N60部分元器件清单:

 位号   规格 描述
U1 EL817  光耦
Q2  JST12N60  JUSTA金胜特
D5  IN5399  DO-15
U3  CR6889A  PWM控制 IC
U4  CR3013  同步整流 IC
U2  TL431  三端稳压
U1  EL817 光耦

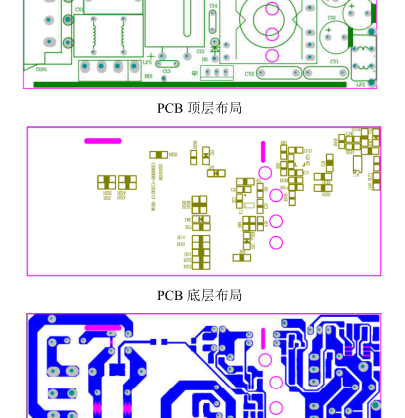

 PCB 布局&布线:
OB2362
启达一级代理
