启达启臣微CR6267SJ_12V1.5A_18W样机设计方案

时间:2020-08-26 17:44
启达启臣微CR6267SJ_12V1.5A_18W样机设计方案

CR6267Sj

CR6267SJ 芯片特性:
CR6267SJ 内置 650V 高压功率 MOSFET,反激式原边检测 PWM 功率开关;
SOP8 封装,一侧引脚(5-8)全为内置 MOS 漏极,方便散热设计;
内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
低功耗以及良好的负载动态特性;
具有良好的 EMI 特性;
具有“软启动、OCP、SCP、OTP、OVP”等多种保护功能;
原边反馈,无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%;
电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器。


                                                             目
1 样机介绍:................................................................................................................................ - 3 -

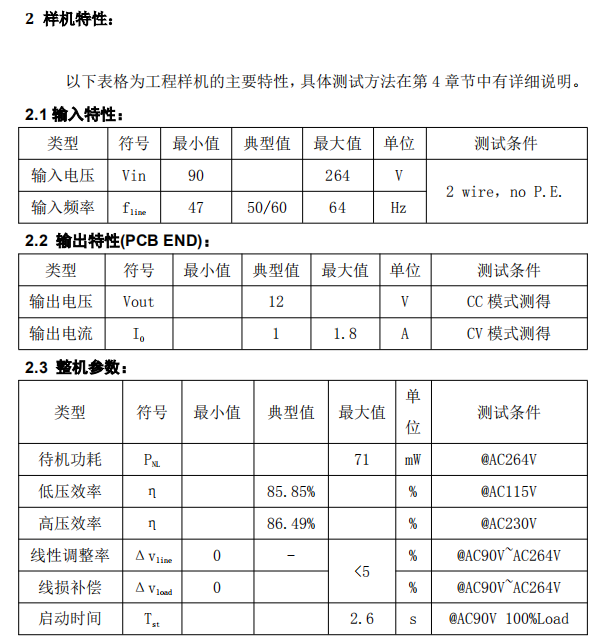

2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:...................................................................................................................... - 4 -
2.2 输出特性(PCB END):..................................................................................................- 4 -
2.3 整机参数:..................................................................................................................... - 4 -
2.4 保护功能测试:............................................................................................................. - 4 -
2.5 工作环境:..................................................................................................................... - 5 -
2.6 测试仪器:...................................................................................................................... - 5 -
3 样机结构信息:........................................................................................................................ - 5 -
3.1 电路原理图及 BOM:...................................................................................................- 5 -
3.1.1 原理图:............................................................................................................... - 5 -
3.1.2 元器件清单:.......................................................................................................- 6 -
3.1.3 PCB 布局&布线:............................................................................................... - 6 -
3.2 变压器绕制工艺:......................................................................................................... - 7 -
3.2.1 电路示意图:.....................................................................................................- 7 -
3.2.2 规格参数:......................................................................................................... - 7 -
3.2.3 变压器参数:.......................................................................................................- 7 -
3.2.4 变压器结构示意图:.........................................................................................- 8 -
4 性能测评:................................................................................................................................ - 8 -
4.1 输入特性:..................................................................................................................... - 8 -
4.2 输出特性:..................................................................................................................... - 9 -
4.2.1 线性调整率和负载调整率: (1.5m 22AWG Cable)....................................- 9 -
4.2.2 输出恒流特性:...............................................................................................- 10 -
4.2.3 输出电压纹波:...............................................................................................- 10 -
4.3 保护功能:................................................................................................................... - 11 -
4.3.1 过流保护及恒流特性......................................................................................- 11 -
4.3.2 短路保护:...................................................................................................... - 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 系统延时时间测试:...................................................................................................- 12 -
4.6 动态测试:................................................................................................................... - 13 -
4.7 其它重要波形测试:...................................................................................................- 14 -
5 EMI 评估测试...........................................................................................................................- 15 -

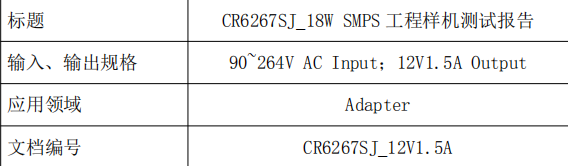

CR6267SJ样机介绍:
该测试报告是基于一个能适用于宽输入电压范围,输出功率 18W,恒压恒流
输出的电源适配器样机,控制 IC 采用了本公司的 CR6267SJ。
CR6267SJ


样机PCBA尺寸:66*39*21mm,是一款全电压实现12V1.5A输出的电源适配器。
AC90V满足启动时间的条件下,实现AC264V样机待机功耗仅为71mW;同时效率能
够满足最严格的 “COC_V5_T2” 能效标准;全电压可实现±5%的CC/CV输出精度。
整机(含套件外壳)可满足40℃环境温度满载温升测试要求。样机具良好的
恒流输出效果;同时具有“软启动、OCP、SCP、OVP、OTP自动恢复”等多种保护
功能。
样机的变压器,采用了EE16W加宽磁芯(PC40材质)。变压器绕制工艺部分,
请见后文详细说明。
CR6267SJ
CR6267SJ
CR6267SJ


CR6267SJ样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1 电路原理图及 BOM:

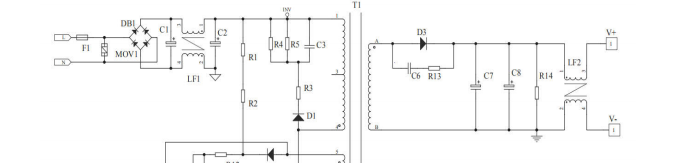

3.1.1 原理图:
CR6267SJ


未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
