1.CR5269S+CR3016样机介绍

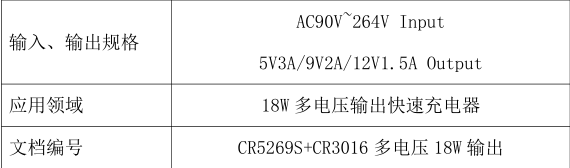

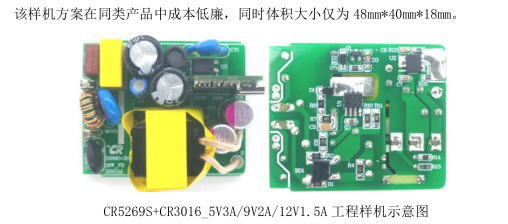

该测试报告是基于一个18W智能快速充电器，兼容高通Quick Charge3.0技术，并向下兼
容5V快速充电器标准。可根据被充电设备USB信号调节5V/9V/12V输出电压。PWM功率开关采
用了本公司的CR5269S，同步整流芯片为本公司的CR3016，协议芯片为其他家协议芯片。

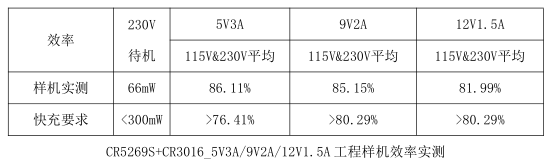

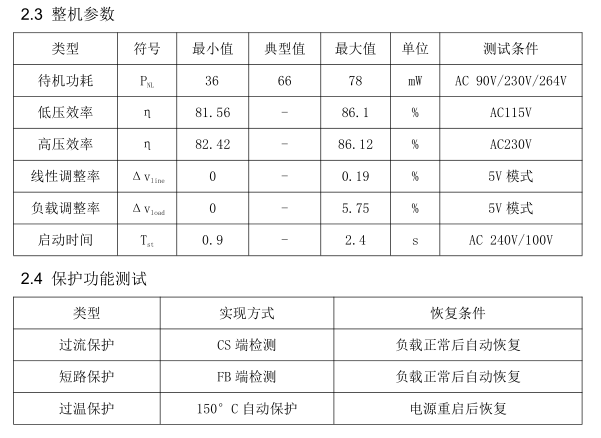

AC230V输入待机功耗66mW，平均效率>81.9%，满足能效快充标准；全模式均满足相关EMI测
试规范。
CR5269S是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流模式PWM
控制器，适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。CR5269S采用PWM+PFM
工作模式。在空载和轻载时，电路采用间歇模式，有效的降低了待机功耗。具有“软启动、
OCP、SCP、OTP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以改善EMI特性。
CR3016 是 SOP-8 封装的一款结构简单同步整流开关，可工作于 CCM,DCM 和 QR 模式，最
高工作频率可达 200KHZ，针对 5V 输出电源系统进行了专门的优化和设计，内置 R DS(ON） 为 10m
Ω的 N 沟道 MOS，用来替换传统的整流二极管，能有效的提升整机的效率并减少热损耗，提
高整机的稳定性和可靠性。

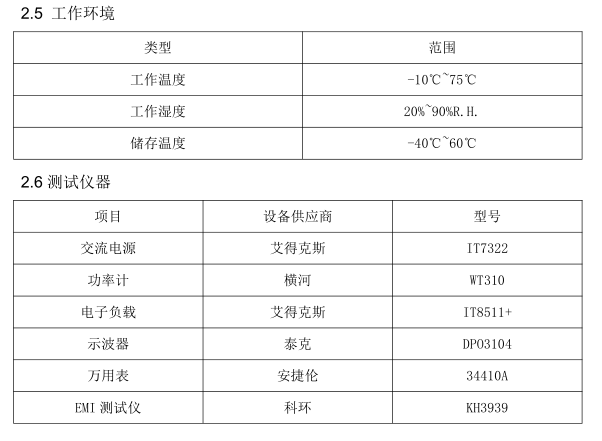

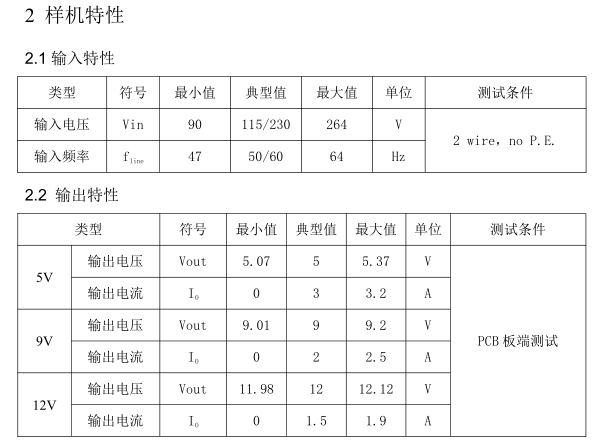

3.CR5269S+CR3016样机结构信息
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 PCB 版图
（1）电源部分原理图
