管脚信息：

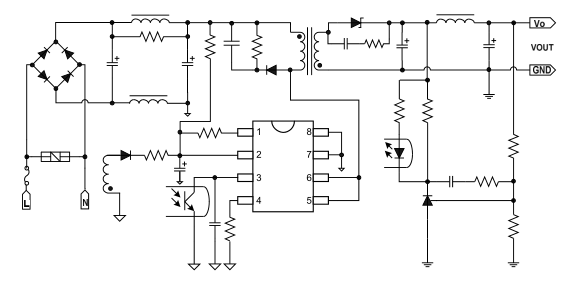

典型应用电路图:
一、芯片工作原理
1.功能概述：
CR5241/CR5243/CR5249 是一款内置 65kHz 固定工作频率、 <100mW 超低待机功耗的电流模 PWM 控制芯片，适用于 18W以内的全电压范围离线开关电源。轻载和无负载情况下自动进入绿色模式和 Burst 模式，可以有效减小电源模块的待机功耗，满足能效六级标准要求。 CR5241/CR5243/CR5249 驱动输出采用的图腾柱和软驱动可有效降低了开关噪声 , 更加容易地获得良好的 EMI 性能。为了提高系统的稳定性，防止次谐波振荡， CR5241/CR5243/CR5249 内置了同步斜坡补偿电路、内置恒定功率补偿电路 , 减小了在宽电压输入 (85V~264V) 时最大输出功率的变化、内置的前沿消隐电路可以屏蔽开关管每次开启产生的干扰。 CR5241/CR5243/CR5249 内置了多种保护功能：VDD欠压保护(UVLO)、过载保护（OLP），过压保护 (OVP), 过温保护（ OTP ）解除后均可自动恢复工作，内置软启动技术，降低开机MOSFET 功率管漏源之间的电压应力。
由于 CR5241/CR5243/CR5249 高度集成，使用外围元件较少。采用 CR5241/CR5243/CR5249 可简化反激式隔离 AC-DC 开关电源设计，从而
使设计者轻松的获得可靠的系统。
2.启动电路、欠压锁定（UVLO）:
系统在上电时，整流后的高压通过启动电阻 R IN 为 VDD 端的电容 C1 充电，直到 VDD 端电压达到芯片的启动电压 VDD_ON( 典型 17.0V) 时，芯片启动并且驱动整个电源系统工作。如果发生保护，输出关断，导致辅助绕组掉电， VDD 端电压开始下降，当 VDD 端电压低于芯片的关闭电压 VDD_OFF （典型 8.0V ）时，控制电路关断，芯片消耗电流小，进入再次启动序列。
由于芯片的启动电流 IDD_ST 仅 5uA ，且考虑到空载的系统损耗， RIN 可取较大值。对于 90Vac~264Vac 输入范围， RIN 可在 2MΩ~3MΩ 范围内选取， C1 推荐选用 10uF/50V 。
系统启动过程中，最大启动延迟时间可用下式计算：
如果需要系统具有更快的启动时间且在系统成本允许的情况下，可采用如下电路：
在这个电路中 C1 的值可以取得较小 ( 但需要考虑系统的稳定性 ) ， R IN 的值可以取得较大。这样既可缩短系统的启动时间同时也可降低系统空载时的损耗。
3.软启动
每一次 VDD 电源启动瞬间， CR5241/CR5243/CR5249 芯片内部都将触发软启动功能，即在 VDD 电压达到 UVLO_OFF 以后，
在大约 4ms 时间内，峰值电流从 0 上升到最大值峰值电流，以减少电源启动期间功率 MOSFET 的电压应力。
注意：无论何种保护导致的 VDD 再次启动，都必将触发软启动功能。
4.正常工作频率和频率抖动
CR5241/CR5243/CR5249 正常的工作频率被内部固定为 65kHz ，不需要外接定频元件，有效地简化了 PCB 布局。为了良好的 EMI 特性，在正常的工作频率上增加了± 4% 的抖动，弱化在某个频率对外辐射的能量 , 从而分散了谐波干扰能量。扩展的频谱降低了窄带 EMI ，因此简化了系统设计。
5.FB 输入端
CR5241/CR5243/CR5249FB 端各电压阈值相对应的系统工作状态可通过下图表示。
未完。。。
