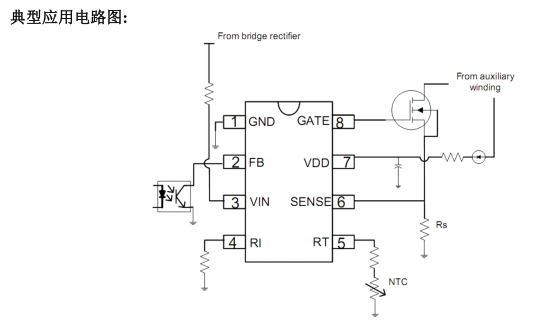

CR6841管脚信息：
一、芯片工作原理

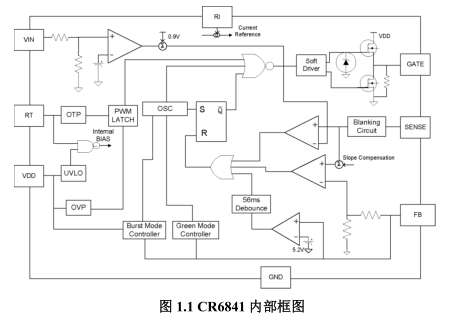

1 、功能概述：
CR6841推荐应用于90W以内离线式开关电源IC，该IC具有优化的图腾驱动电路以及电流模式PWM
控制器。PWM 控制器包含频率振荡发生器以及各种保护。由振荡电路产生的频率抖动，可以改善 EMI 特
性。为了获得良好的效率和待机功耗，CR6841 在重载或中等负载时，工作在 PWM 模式。当负载逐渐减小
时，振荡器的工作频率逐渐降低，最后稳定在 20KHz 左右。在空载和轻载时，电路采用绿色模式，有效的
降低了待机功耗。保护功能包括：欠压锁定、过载保护、过温保护、过压保护及钳位等，保护解除后均可
自动恢复工作。
由于 CR6841 高度集成，使用外围元件较少。采用 CR6841 可以简化反激式隔离 AC-DC 开关电源设计，
从而使设计者轻松的获得可靠的系统。
2 、欠压锁定和启动电路及 OCP 补偿特性：

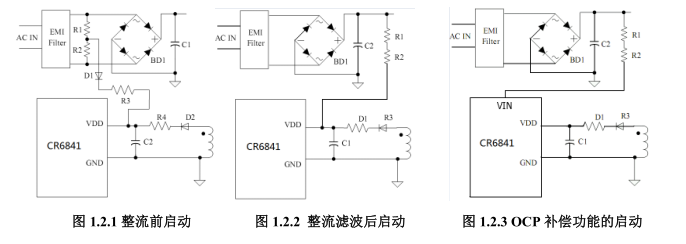

CR6841 具有两种启动方式：（1）传统的启动方式:使用 VDD 作启动脚时芯片支持从整流前启动及整
流滤波后启动的方式，其启动电路如图 1.2.1 和 1.2.2 所示；（2）具有 OCP 补偿功能的启动方式：使用 3
脚 VIN 作启动脚时芯片具有 OCP 补偿的功能，但仅支持从整流滤波后启动的方式，其启动电路如图 1.2.3。
3 、系统的启动时间：

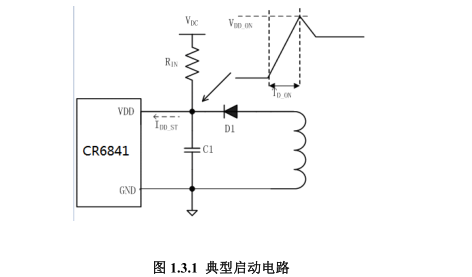

上面两种启动方式当电源上电开机时通过启动电阻 R IN 给 VDD 端的电容 C1 充电,直到 VDD 端口电
压达到芯片的启动电压 V TH(ON) （典型值 16.5V）时芯片才被激活并且驱动整个电源系统正常工作。在图
1.3.2 中系统的最大启动延迟时间满足如下运算关系：
其中 I DD_ST 为 CR6841 的启动电流，T D_ON 为系统的启动延迟时间，R IN 为 R1 与 R2 电阻值之和
由于芯片具有低启动电流的特性并且考虑到空载的系统损耗，R IN 可以取得较大，具体值可在
1.5MΩ~3MΩ 范围内选取,C1 推荐选用 10uF/50V。如果发生保护，输出关断，导致辅助绕组掉电，VDD
端电压开始下降，当 VDD 端电压低于芯片的关闭电压 V DD_OFF （典型 10.8V）时，控制电路关断，芯片消
耗电流变小，进入再次启动。
如果需要系统具有更快的启动时间且在系统成本允许的情况下，您可参考图 1.3.2 电路中 C1 可以取得
较小(但需要考虑系统的稳定性)，R IN 的取值可以取得较大(但会受限于 OCP 补偿性能，见 OCP 补偿特
性说明)，这样既可缩短系统的启动时间同时也可降低系统空载时的待机功耗。
