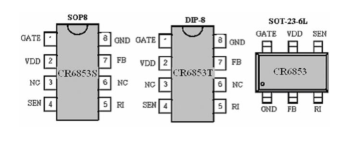

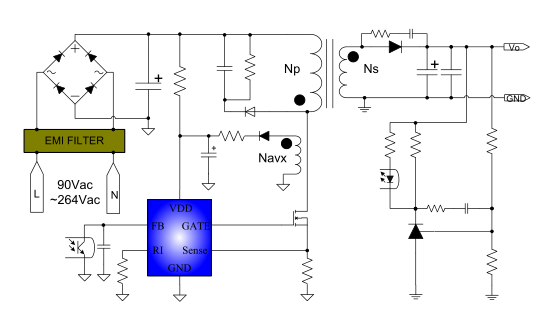

典型应用电路图:

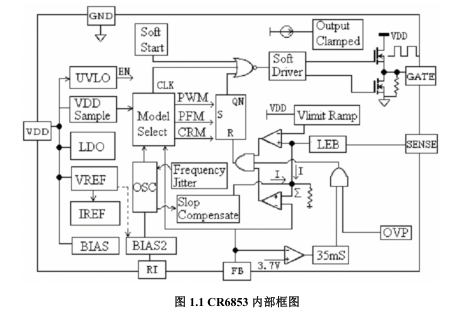

一、 芯片工作原理
1. CR6853功能概述：
CR6853 是用于 60W 以内离线式开关电源 IC，该 IC 具有优化的图腾驱动电路以及电流模式 PWM 控
制器。该芯片适用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片可以通过外接电阻改变工作频率；
在轻载和无负载情况下自动进入 PFM 和 CRM，这样可以有效减小电源模块的待机功耗，达到绿色节能的
目的。CR6853 具有很低的启动电流，因此可以采用一个 2 兆欧姆的启动电阻。为了提高系统的稳定性，
防止次谐波振荡，CR6853 内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)
时最大输出功率的变化；内置的前沿消隐电路可以消除开关管每次开启产生的干扰。 CR6853 内置了多种
保护功能：过压保护 、逐周期峰值电流限制、欠压锁定(可以用它实现短路和过流保护）以及输出驱动的
高电平钳位在 18.0V 以下。而驱动输出采用的图腾柱和软驱动有效降低了开关噪声。
由于 CR6853 高度集成，使用外围元件较少。采用 CR6853 可以简化反激式隔离 AC-DC 开关电源设计，
从而使设计者轻松的获得可靠的系统。
2. 欠压锁定和启动电路 ：

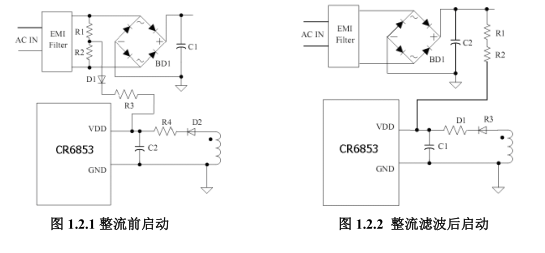

⑴、 CR6853 具有如下两种启动方式：
1) 整流滤波前启动的方式, 其启动电路见图 1.2.1 所示；
2) 整流滤波后启动的方式，其启动电路见图 1.2.1 所示；
3. 系统的启动时间：

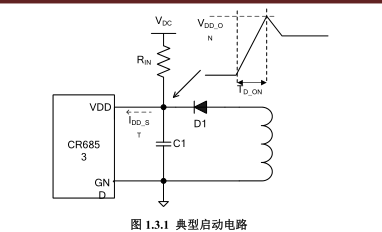

上面两种启动方式当电源上电开机时通过启动电阻 R IN 给 VDD 端的电容 C1 充电,直到 VDD 端口电
压达到芯片的启动电压 V TH(ON) （典型值 14V）时芯片才被激活并且驱动整个电源系统正常工作。在图 1.3.1
中系统的最大启动延迟时间满足如下运算关系：
其中 I DD_ST 为 CR6853 的启动电流；T D_ON 为系统的启动延迟时间；R IN 为 R1 与 R2 电阻值之和。
由于芯片具有低启动电流的特性并且考虑到空载的系统损耗，R IN 可以取得较大，具体值可在
1.5MΩ~3MΩ 范围内选取,C1 推荐选用 10uF/50V。如果发生保护，输出关断，导致辅助绕组掉电，VDD
端电压开始下降，当 VDD 端电压低于芯片的关闭电压 V DD_OFF （典型值 8.8V）时，控制电路关断，芯片消
耗电流变小，进入再次启动。
VDD
GND
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
