开放式电源
管脚信息：
CR5445高效节能：
满足能源之星EPS 2.0版Ⅴ级能效标准

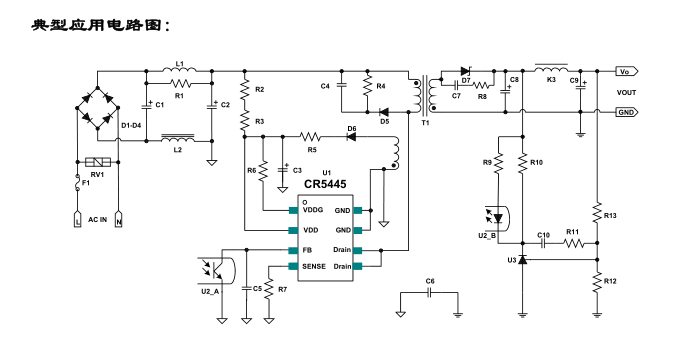

一、 芯片工作原理

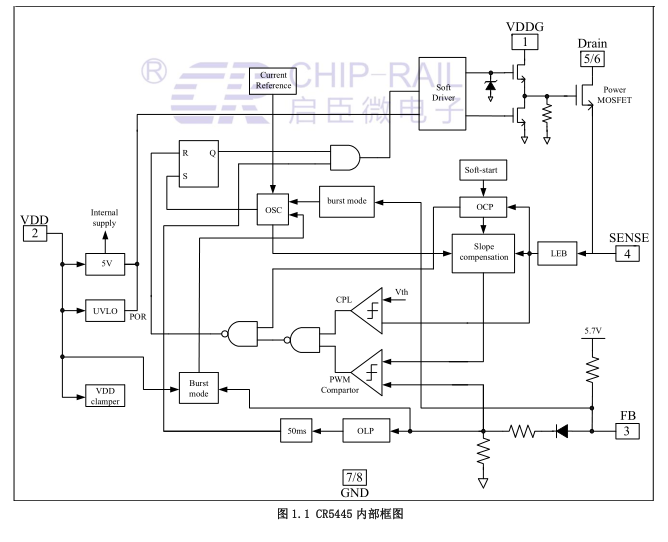

1.功能概述：
CR5445 是用于 12W 以内离线式开关电源 IC，该 IC 含有高压功率 MOSFET，具有优化的图腾驱动电路以
及电流模式 PWM 控制器。PWM 控制器包含 100KHz 固定的频率振荡发生器以及各种保护。由振荡电路产生的
频率抖动，可以改善 EMI 特性。
为了获得良好的效率和待机功耗，CR5445 在重载或中等负载时，工作在 PWM 模式，频率为 100KHz。当
负载逐渐减小时，振荡器的工作频率逐渐降低，最后稳定在 22KHz 左右。在空载和轻载时，电路采用间歇
模式，有效的降低了待机功耗。
保护功能包括：欠压锁定、过压保护及钳位、过载保护等，各种保护解除后均可自动恢复工作。
由于 CR5445 高度集成，使用外围元件较少。采用 CR5445 可简化反激式隔离 AC-DC 开关电源设计，从
而使设计者轻松的获得可靠的系统。
2.欠压锁定和启动电路
系统在上电时，整流后的高压通过启动电阻 R IN 为 V DD 端的电容 C1 充电，直到 VDD 端电压达到芯片的启
动电压 V DD_ON (典型 14.8V)时，芯片启动并且驱动整个电源系统工作。如果发生保护，输出关断，导致辅助绕
组掉电，VDD 端电压开始下降，当 VDD 端电压低于芯片的关闭电压 V DD_OFF （典型 9V）时，控制电路关断，芯
片消耗电流变小，进入再次启动序列。
由于芯片的启动电流 IDD_ST 仅 3uA，且考虑到空载的系统损耗，RIN 可取较大值。对于 90Vac~264Vac
输入范围，RIN 可在 1.5MΩ~3MΩ 范围内选取，C1 推荐选用 22uF/50V。
系统启动过程中，最大启动延迟时间可用下式计算：
