启达启臣微CR3016(L)自供电同步整流开关IC芯片

时间:2020-03-11 17:07
启达启臣微CR3016(L)自供电同步整流开关

CR3016主要特点

隔离型的同步整流控制应用
可工作于CCM模式、DCM模
式和QR模式
最大工作频率400kHz
芯片VDD欠压保护
精简的外围电路
较高的系统效率,使系统更容易满足更
高能效的要求
无需辅助绕组供电,可自行供电到稳定
电压,适用输出电压范围更宽的快充应
SOP-8L绿色封装

CR3016基本应用

AC/DC电源适配器
手机快充充电器

CR3016产品概述

CR3016(L)是一款高性能同步整流开关芯片,适用于隔离型的同步整流应用。CR3016
(L)支持前级主控芯片 DCM,QR 和 CCM 多种工作方式。无需辅助绕组或输出电压供电,
可自行供电到稳定电压,适用输出电压范围更宽的快充应用。
CR3016(L)内置一个 N 沟道的功率 MOS 开关管,用来替换传统的整流二极管。由于
功率 MOS 管的导通压降远小于整流二极管,因此它可以有效的提升系统的转换效率,同时
降低热损耗,从而更容易满足高能效的要求。CR3016(L)高度集成的功能和精简的系统应
用电路更适合于小功率充电器和适配器等对效率和体积有较高要求的应用。
CR3016(L)通过内部电路将同步整流开关管的正向压降调整在 70mV,使其能在正向
压降变为负值时尽快关断同步整流开关管,提高同步整流效率。CR3016(L)采用 SOP-8L
封装


CR3016引脚分布
CR3016

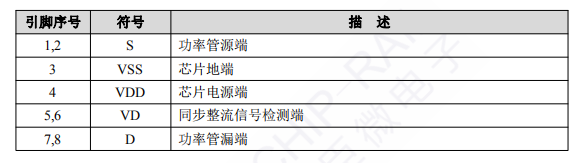

CR3016引脚描述
CR3016

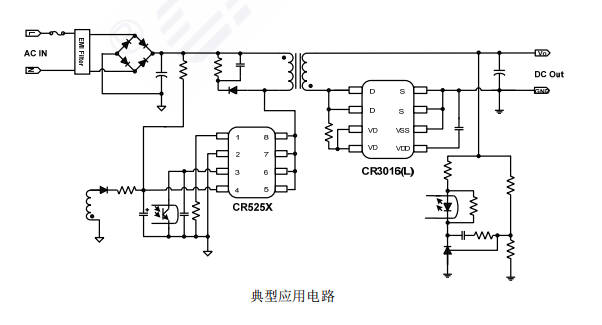

CR3016典型应用
CR3016

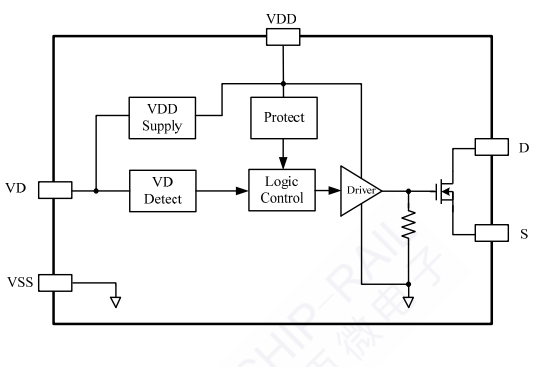

CR3016结构框图
CR3016

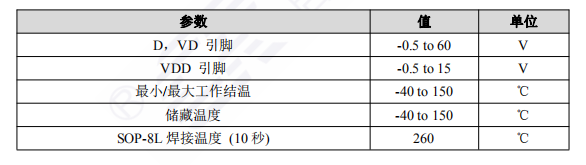

CR3016极限参数
CR3016

CR3016推荐应用范围
CR3016

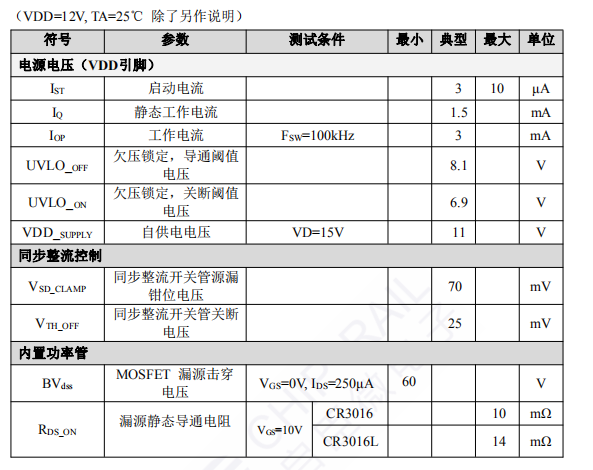

CR3016电气特性
CR3016


CR3016工作原理
CR3016(L)是一款高性能同步整流控制芯片,适用于隔离型的同步整流应用。CR3016
(L)支持前级主控芯片 DCM,QR 和 CCM 多种工作方式。CR3016(L)输出控制一个 N
沟道的功率 MOS 开关管,用来替换传统的整流二极管。由于功率 MOS 管的导通压降远小
于整流二极管,因此它可以有效的提升系统的转换效率,同时降低热损耗,从而更容易满足
高能效的要求。
CR3016自供电
芯片通过VD引脚给VDD外接电容进行充电,在输出电压不同的PD应用条件下也能保证
VDD电压充电到正常工作电压。
CR3016欠压锁定 (UVLO)
当VDD电压低于UVLO_OFF时,芯片进入欠压锁定状态,同步整流开关管的栅端通过内
部一个下拉电阻拉至低电平,直到VDD达到启动电压。当VDD电压升高到UVLO_OFF以上时,
CR3016(L)内部控制芯片开启,进入正常工作状态,控制同步整流开关管正常导通与关闭。
当VDD电压下降到UVLO_ON以下时,芯片再次进入欠压锁定状态,同步整流开关管无法开
启。在UVLO_OFF和UVLO_ON之间存在1.2V的迟滞。


未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
