启达/启臣微CR3215 输出 5V0.3A设计参考
CR3215 是一款低成本高精度待机电源芯片。内置功率管,极小的 LEB 时间可
以实现 AC264V 输入，5V 输出的应用需求。IC 具有自供电能力无需启动电阻，同
时 IC 具有多重保护功能。本设计满足 AC100V-240V 输入需求，采用 EE10 设计。

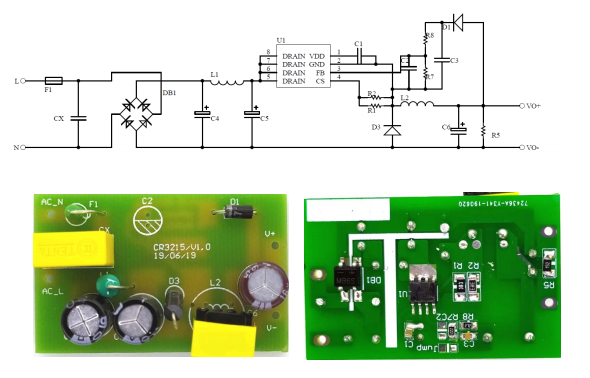

1. 原理图、样机
应用注意事项：
1， 内置 MOS 开通时电流回路面积、内置 MOS 关闭时电感续流回路面积尽量最小，同时
回路远离 FB 反馈回路减小对 FB 干扰。
2， 电感设计余量足够，在最高输入电压时启动，电感不可出现饱和现象。
3， 该电路可以工作在 DCM 和 CCM 模式，若条件允许，电感尽量设计在 DCM 模式下，此

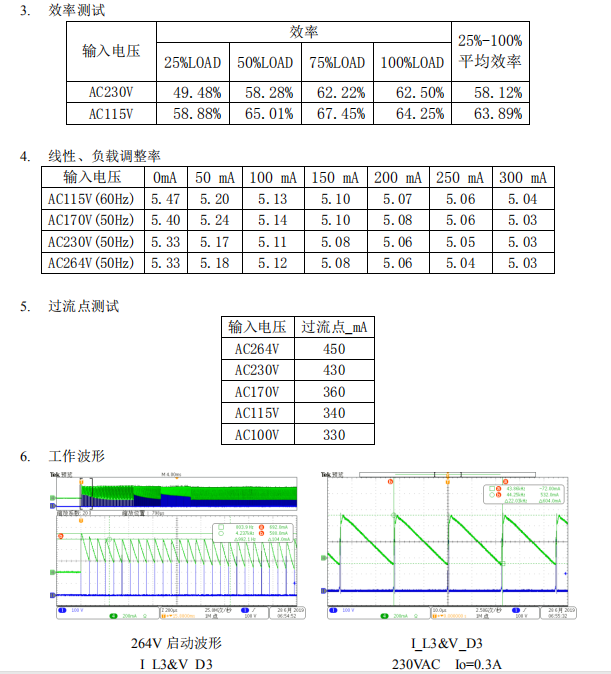

模式下可优化 IC 温升和整机效率。
