启达启臣微CR6889A+CR3013工程样机测试报告

时间:2020-02-27 16:32
启达启臣微CR6889A+CR3013工程样机测试报告

CR6889A
CR6889A 芯片特性:


● SOT23-6 封装的副边 PWM 反激功率开关;
● 内置软启动,减小 MOSFET 的应力,斜坡补偿电路;
● 65kHz 开关频率,具有频率抖动功能,使其具有良好的 EMI 特性;
● 具有“软启动、BO、QR、OCP、SCP、OTP、OVP 自动恢复等保护功
能;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适
配器、充电器。

CR3013 芯片特性:

● 外置 MOS SOP-8 封装同步整流芯片,可工作于 CCM、DCM 和 QR 模
式;
● 最高工作频率 400KHz,精简外围电路;
● 较低的工作电流和较高的系统效率满足能效要求。


                                                    CR6889A  目 录
1 样机介绍:................................................................................................................................ - 3 -
2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:...................................................................................................................... - 4 -
2.2 输出特性(PCB END):..................................................................................................- 4 -
2.3 整机参数:.....................................................................................................................- 4 -
2.4 保护功能测试:.............................................................................................................- 4 -
2.5 工作环境:.....................................................................................................................- 5 -
2.6 测试仪器:...................................................................................................................... - 5 -
3 样机结构信息:......................................................................................................................... - 5 -
3.1 电路原理图及 BOM:...................................................................................................- 5 -
3.1.1 原理图:...............................................................................................................- 5 -
3.1.2 元器件清单:.......................................................................................................- 6 -
3.2 变压器绕制工艺:.........................................................................................................- 7 -
3.2.1 电路示意图:.....................................................................................................- 7 -
3.2.2 规格参数:.........................................................................................................- 7 -
3.2.3 变压器参数:.......................................................................................................- 8 -
3.2.4 变压器结构图:.................................................................................................- 8 -
4.1 输入特性:.....................................................................................................................- 9 -
4.2 输出特性:.....................................................................................................................- 9 -
4.2.1 线性调整率和负载调整率: ( 1.5M 16AWG Cable )............................... - 9 -
4.2.2 输出电压纹波:...............................................................................................- 10 -
4.3 保护功能:................................................................................................................... - 11 -
4.3.1 过流保护:......................................................................................................- 11 -
4.3.2 短路保护:......................................................................................................- 11 -
4.3.3 过压保护:......................................................................................................- 11 -
4.3.4 AC 欠压保护:.................................................................................................- 11 -
4.4 动态测试:...................................................................................................................- 12 -
4.5 系统延时时间测试:....................................................................................................- 12 -
4.6 其它重要波形测试:...................................................................................................- 13 -
5 温升测试:...............................................................................................................................- 13 -
6 EMI 估测:................................................................................................................................. -14-

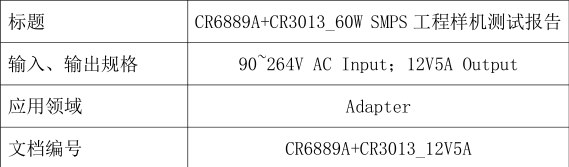

 CR6889A+CR3013 样机介绍:
该报告是基于能够适用于宽输入电压范围,输出功率 60W,恒压输出的电源
适配器样机,PWM 控制 IC 采用了本公司的 CR6889A,同步整流 IC 为 CR3013。
CR6889A

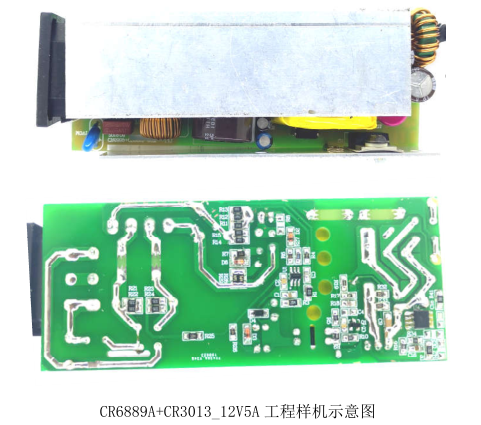

CR6889A+CR3013样机PCBA尺寸:107*45*28mm,是一款全电压实现12V5A输出的电源适配器。
90VAC满足启动时间的条件下AC264V样机待机功耗<64mW;全电压输入时平均效
率>91.6%;输出接16AWG1.5米线能够满足“COC_T2” 能效标准。
样机具有良好的动态负载能力;同时具有“软启动、BO、QR、OCP、SCP、OVP、
OTP自动恢复”等多种保护功能。
样机的变压器,采用了PQ2620磁芯(PC40材质),变压器绕制工艺部分,请
见后文详细说明。

2  CR6889A+CR3013样机特性:
以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。

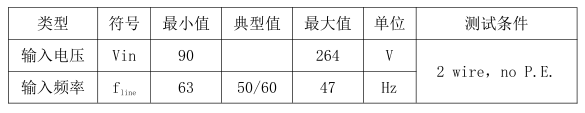

2.1   输入特性:
CR6889A

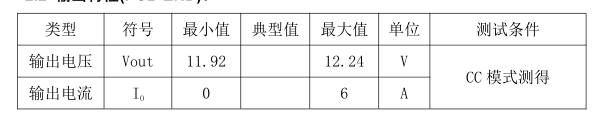

2.2  输出特性(PCB END) :
CR6889A

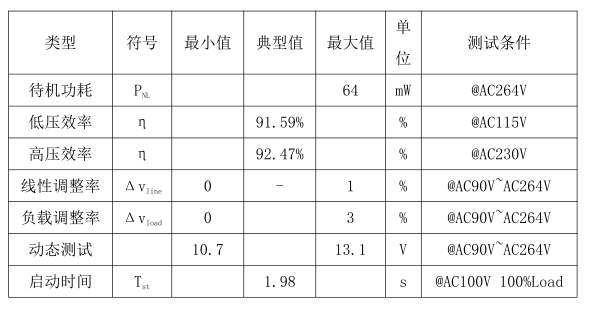

2.3  整机参数:
CR6889A

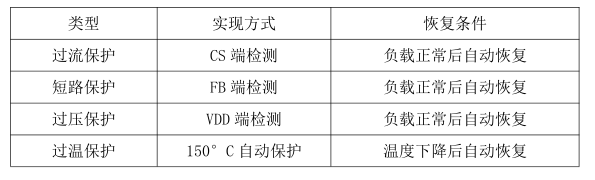

2.4  保护功能测试:
CR6889A

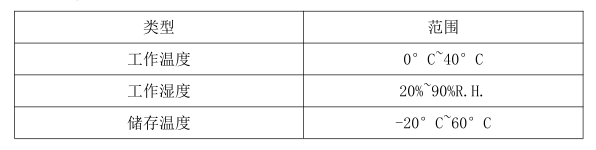

2.5 工作环境:
CR6889A

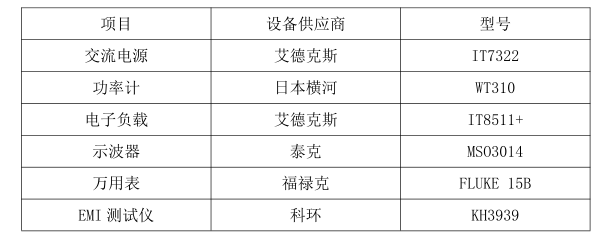

2.6  测试仪器:
CR6889A


3 CR6889A+CR3013样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1  电路原理图及 BOM :
3.1.1 原理图:


未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
