启达启臣微CR6889A高能效CCM+QR 绿色节能PWM 控制器
CR6889A特性
较低的启动电流 (大约3μA)
软启动减少开机时MOSFET的漏源电
CR6889A压应力
CCM+QR控制模式
内建同步斜坡补偿，消除次谐波震荡
内建频率抖动功能，降低EMI
内置65kHz开关频率
轻载降低工作频率
可编程AC输入欠压保护
VDD过压保护和输出过压保护功能
内置前沿消隐电路
内置输出二极管短路保护
过载保护
SOT23-6L封装
CR6889A基本应用
AC/DC适配器
电视及监视器电源
打印机
存储设备电源
CR6889A产品描述
CR6889A 是一款高集成度、低待机功耗的 CCM+QR 混合电流模式 PWM 控制器。
CR6889A 轻载时会降低频率，最低频率 22kHz 可避免音频噪声。CR6889A 提供了完整的保
护功能，如 cycle-by-cycle 电流限制、OCP、OTP、VDD_OVP、UVLO 等，还可以通过 DEM
脚分别精确设置 AC 输入欠压和输出电压过压保护。软启动功能可以减少系统启动时
MOSFET 的应力，前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计，降
低开关噪声，简化了 EMI 设计。CR6889A 提供 SOT23-6L 的封装。
CR6889A管脚排列
CR6889A管脚描述

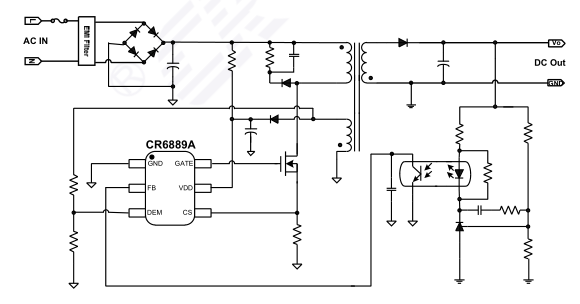

CR6889A典型应用
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
