启达科技启臣微CR5213应用设计指导书

时间:2020-02-27 15:47
启达启臣微CR5213应用设计指导书
CR5213  应用设计指导书

摘要:
本文阐述了一个基于原边控制方式的低成本充
电器/适配器设计,包括芯片的特征和详细的工作原
理,以及设计技巧。

CR5213 特征:

高精度 CC/CV 控制,无需光耦和 TL431
内置 700V 功率开关 BJT
低的启动电流、工作电流
内置软启动功能
内置前沿消隐电路(LEB)
内置动态负载响应功能
QR 功能提升 EMI 特性
内置全电压功率自适应补偿功能
内置初级电感量偏差补偿功能
内置输出线压降补偿
内置多重保护功能

CR5213 高效节能:

满足CEC-VI 版六级能耗标准

CR5213 应用 :
手机、无绳电话、PDA、数码相机等电池充电器
小功率适配器
PC、TV 等辅助电源、线性电源/RCC 替换

CR5213 管脚信息:
CR5213

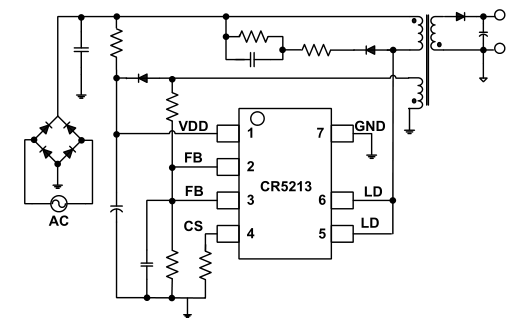

CR5213 典型应用:
CR5213

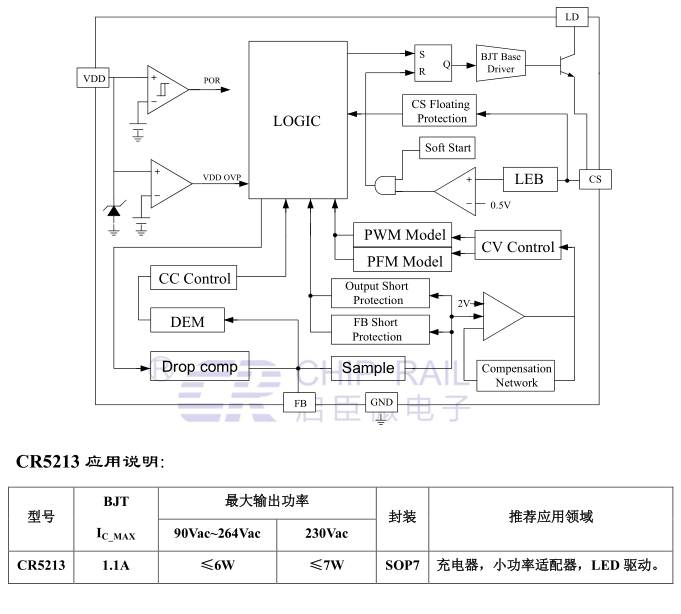

CR5213内部框图:
CR5213
CR5213应用指导:

CR5213 采用反激式电路拓扑,输出和输入高压使用变压器隔离。在这种反激拓扑中,开关管导通时,
变压器储存能量,负载电流由输出电容提供;开关管关断时,变压器将储存的能量传递到负载和输出滤波
电容,以补偿电容单独提供负载电流所消耗的能量。

未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
