CR5211替OB2520 SF6010 CL1131应用设计指导书
摘要：
本文阐述了一个基于原边控制方式的低成本充电器/适配器设计，包括芯片的特征和详细的工作原理，以及设计技巧。
高效节能：
满足CEC-VI 版 六 级能耗标准
CR5211替OB2520 SF6010 CL1131特征：
高精度 CC/CV 控制，无需光耦和 TL431
低的启动电流：<10uA
低的工作电流：<1.5mA
内置软启动功能
内置前沿消隐电路(LEB)
优异的 EMI 特性
内置全电压功率自适应补偿功能
内置初级电感量偏差补偿功能
内置输出线压降补偿
内置多重保护功能

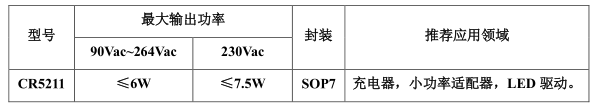

CR5211替OB2520 SF6010 CL1131应用 ：
手机、无绳电话、PDA、数码相机等电池充电器
小功率适配器
PC、TV 等辅助电源、线性电源/RCC 替换
不建议在 输出电压超过 35V 的 条件 下 应用
管脚信息：

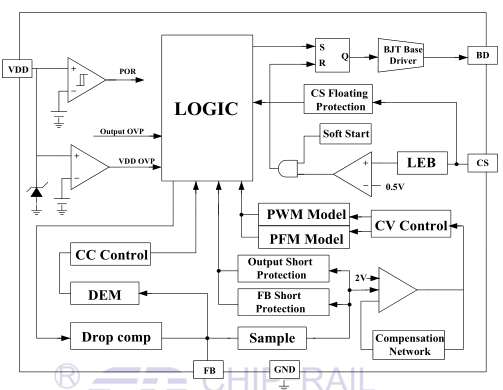

CR5211替OB2520 SF6010 CL1131内部框图：
CR5211 应用说明:
注 ： 建议 选着 放大 倍数 20 以上 的 功率 BJT 。
应用指导:
CR5211 采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，
变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出滤波
电容，以补偿电容单独提供负载电流所消耗的能量。
