启达启臣微CR624X-CR6245 CR6247 CR6248 CR6249应用设计指

时间:2020-04-16 17:32

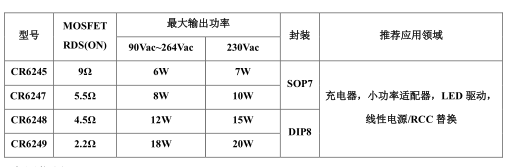

CR624X-CR6245 CR6247 CR6248 CR6249应用设计指导书替换OB2530

CR624X-CR6245 CR6247 CR6248 CR6249摘要:
本文阐述了一个基于原边控制方式的高性能充电器/适配器设计,包括芯片的特征和详细的工作原理,以及设计技巧。

高效节能:
满足COC_T2版六级能耗标准

CR624X-CR6245 CR6247 CR6248 CR6249特征:
高精度 CC/CV 控制,无需光耦和 TL431
内置 650V 功率开关 MOSFET
低的启动电流:5uA(Typ)
低的工作电流:1mA(Typ)
内置软启动功能
内置前沿消隐电路(LEB)
内置优化 EMI 特性电路
内置全电压功率自适应补偿功能
内置初级电感量偏差补偿功能
内置输出线压降补偿
内置多重保护功能

CR624X-CR6245 CR6247 CR6248 CR6249应用 :
手机、无绳电话、PDA、数码相机等电池充电器
小功率适配器
PC、TV 等辅助电源
线性电源/RCC 替换

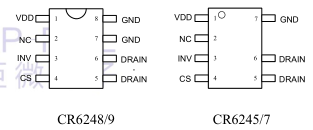

管脚信息:
CR6245

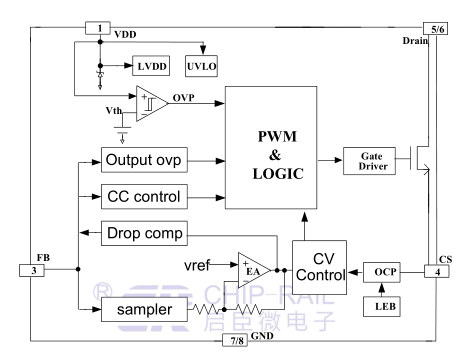

内部框图:

CR6247


CR624X-CR6245 CR6247 CR6248 CR6249应用说明:
CR6248

应用指导:
CR624X-CR6245 CR6247 CR6248 CR6249系列采用反激式电路拓扑,输出和输入高压使用变压器隔离。在这种反激拓扑中,开关管导通
时,变压器储存能量,负载电流由输出电容提供;开关管关断时,变压器将储存的能量传递到负载和输出
滤波电容,以补偿电容单独提供负载电流所消耗的能量。
