CR5565SG+CR3006,5V2.4A方案资料

时间:2020-01-15 13:50
CR5565SG+CR3006,5V2.4A方案资料
CR5565SG+CR3006

CR5565SG 芯片特性:

● CR5565SG 是内置 650V 高压功率 MOSFET,SOP7 封装的反激式原边检测 PWM 功
率开关;
● 内置软启动,斜坡补偿电路,LEB 电路及多模式的效率均衡技术;
● 内置高压启动模块,具有超低待机功耗≤30mW;
● 具有良好的 EMI 特性以及良好的负载动态特性;
● 具有“CS 开路、OCP、SCP、OTP、OVP”等多种保护功能;
● 原边反馈,无需光耦和 TL431,可调式线损补偿,IC 基准精度±1%;
● 电路结构简单、较少的外围元器件,高精度的恒压和恒流输出,适用于小功
率 AC/DC 电源适配器、充电器。

CR3006 芯片特性:
● CR3006 同步整流芯片可工作于 DCM 模式和 QR 模式;
● CR3006 内置 RDS(ON) 为 12mΩ的 N 沟道 MOS;
● 较低的工作电流和较高的系统效率,SOP-8L 绿色封装。

                                                                     目 录
1 样机介绍:................................................................................................................................ - 3 -
2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:...................................................................................................................... - 4 -
2.2 输出特性(PCB END):..................................................................................................- 4 -
2.3 整机参数:.....................................................................................................................- 4 -
2.4 保护功能测试:.............................................................................................................- 4 -
2.5 工作环境:.....................................................................................................................- 5 -
2.6 测试仪器:...................................................................................................................... - 5 -
3 样机结构信息:........................................................................................................................ - 6 -
3.1 电路原理图及 BOM:...................................................................................................- 6 -
3.1.1 原理图:...............................................................................................................- 6 -
3.1.2 元器件清单:.......................................................................................................- 6 -
3.1.3 PCB 布局&布线:............................................................................................... - 7 -
3.2 变压器绕制工艺:.........................................................................................................- 7 -
3.2.1 电路示意图:.....................................................................................................- 7 -
3.2.2 规格参数:.........................................................................................................- 7 -
3.2.3 变压器参数:.......................................................................................................- 8 -
4 性能测评:................................................................................................................................ - 8 -
4.1 输入特性:.....................................................................................................................- 8 -
4.2 输出特性:.....................................................................................................................- 9 -
4.2.1 线性调整率和负载调整率: (USB END)......................................................- 9 -
4.2.2 输出恒流特性:.................................................................................................- 9 -
4.2.3 输出电压纹波:...............................................................................................- 10 -
4.3 保护功能:...................................................................................................................- 10 -
4.3.1 过流保护及恒流特性......................................................................................- 11 -
4.3.2 短路保护:......................................................................................................- 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 系统延时时间测试:...................................................................................................- 11 -
4.6 动态测试:...................................................................................................................- 12 -
4.7 其它重要波形测试:...................................................................................................- 13 -
5 EMI 测试:...............................................................................................................................- 14 -

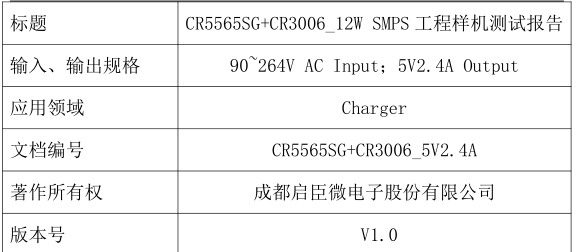

1  CR5565SG+CR3006样机介绍:

该测试报告是基于一个能适用于宽输入电压范围,输出功率 12W,恒压恒流
输出的电源适配器样机,控制 IC 采用了本公司的 CR5565SG 和 CR3006。
CR5565SG+CR3006

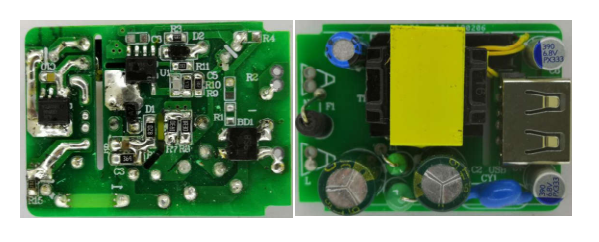

                                      CR5565SG+CR3006_5V2.4A 工程样机示意图

样机PCBA尺寸:45*35*16mm,是一款全电压实现5V2.4A输出的充电器。AC90V
满足启动时间的条件下,实现AC264V样机待机功耗仅为29mW;同时效率能够满足
最严格的 “COC_V5_T2” 能效标准;全电压可实现±5%的CC/CV输出精度。
整机(含套件外壳)可满足40℃环境温度满载温升测试要求。样机具良好的
恒流输出效果;同时具有“CS开路、OCP、SCP、OVP、OTP自动恢复”等多种保护
功能。
样机的变压器,采用了EF1610加宽磁芯(PC40材质)。变压器绕制工艺部分,
请见后文详细说明。



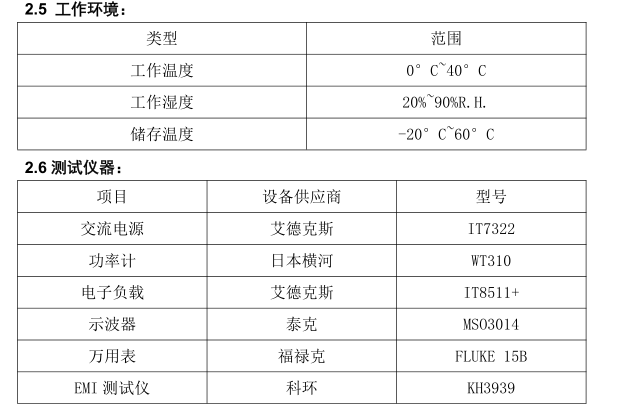

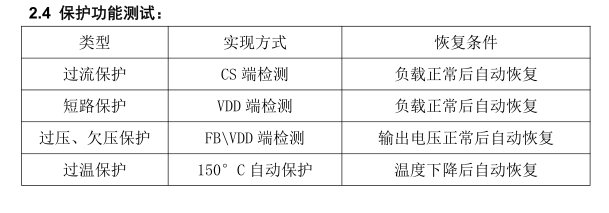

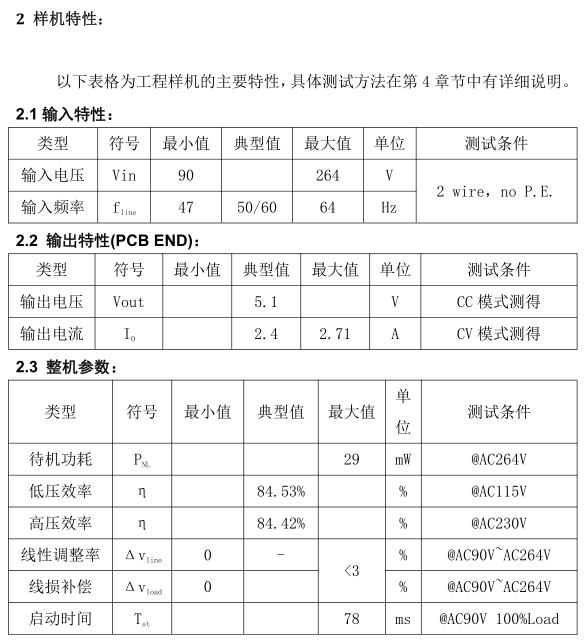

3  CR5565SG+CR3006样机结构信息:
CR5565SG+CR3006
CR5565SG+CR3006
CR5565SG+CR3006
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1  电路原理图及 BOM :

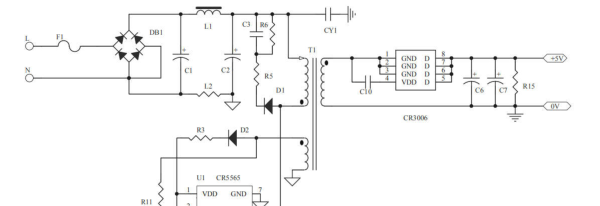

3.1.1 原理图:
CR5565SG+CR3006



未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
