启达CR6267SH+CR3006,12W工程样机图

时间:2020-01-07 14:32
CR6267SH+CR3006,12W工程样机图

CR6267SH+CR3006

CR6267SH  芯片特性 :


● CR6267SH 是 SOP8 封装的新型反激功率开关;
● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
● 具有频率抖动功能,使其具有良好的 EMI 特性;
● 具有良好的动态响应功能;
● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;
● 无需光耦和 TL431, ,电路结构简单、较少的外围元器件,适用于小
功率 AC/DC 电源适配器、充电器;
● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求,264V 待机<75mW;
6 CR3006  芯片特性 :
● CR3006 同步整流芯片可工作于 DCM 模式和 QR 模式;
● CR3006 内置 R DS(ON) 为 12mΩ的 N 沟道 MOS;
● 较低的工作电流和较高的系统效率,SOP-8L 绿色封装。

                                                     CR6267SH+CR3006目 录
1 样机介绍:.....................................................................................................................................3
2 样机特性:.....................................................................................................................................3

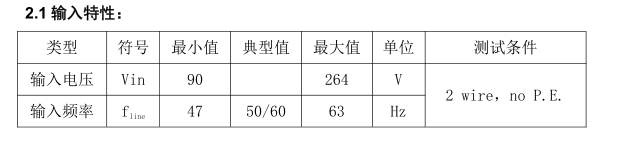

2.1 输入特性:...........................................................................................................................3
2.2 输出特性(PCB END):.........................................................................................................4
2.3 整机参数:..........................................................................................................................4
2.4 保护功能测试:..................................................................................................................4

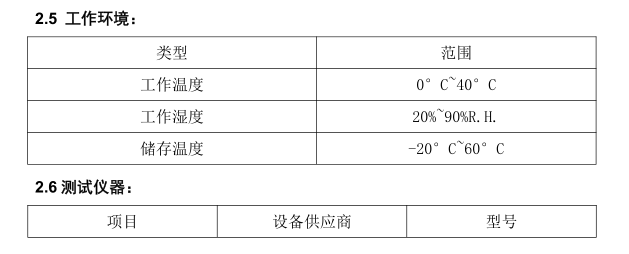

2.5 工作环境:..........................................................................................................................4
2.6 测试仪器:...........................................................................................................................4
3 样机结构信息:..............................................................................................................................5
3.1 电路原理图及 BOM:.........................................................................................................5
3.1.1 原理图:....................................................................................................................5
3.1.2 元器件清单:............................................................................................................5
3.1.3 PCB 布局&布线:......................................................................................................6
3.2 变压器绕制工艺:..............................................................................................................7
3.2.1 电路示意图:..........................................................................................................7
3.2.2 规格参数:..............................................................................................................7
3.2.3 变压器参数:............................................................................................................7
3.2.4 变压器结构图:......................................................................................................8
4 性能评测:......................................................................................................................................8
4.1 输入特性:..........................................................................................................................8
4.2 输出特性:..........................................................................................................................9
4.2.1 线性调整率和负载调整率: ( PCB END )...................................................... 9
4.2.2 输出恒流特性:.....................................................................................................9
4.2.3 输出电压纹波:.....................................................................................................9
4.3 保护功能:........................................................................................................................10
4.3.1 过流保护:...........................................................................................................10
4.3.2 短路保护:...........................................................................................................10
4.4 系统温升测试....................................................................................................................11
4.5 动态测试:........................................................................................................................11
4.6 系统延时时间测试:.........................................................................................................12
4.7 其它重要波形测试:........................................................................................................13
5 EMI 估测:....................................................................................................................................13

1  CR6267SH+CR3006样机介绍 :

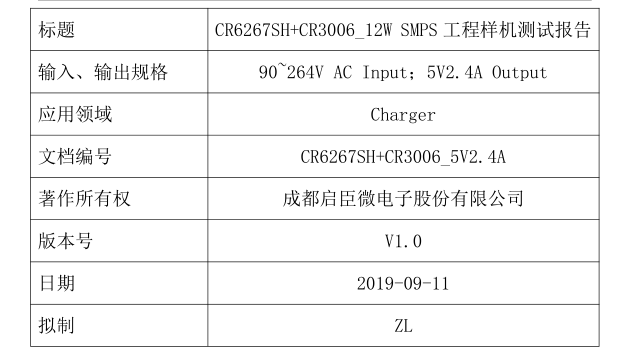

该报告是基于能够适用于宽输入电压范围,输出功率 12W,恒压输出的电
源充电器样机,控制 IC 采用了本公司的 CR6267SH 和 CR3006。
CR6267

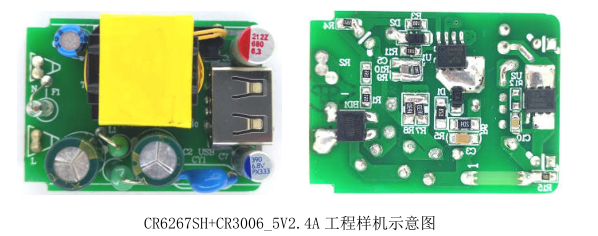

样机PCBA尺寸:30*41*20mm,是一款全电压实现5V2.4A输出的电源充电器。
90VAC满足启动时间的条件下,实现AC264V样机待机功耗仅为63mW;全电压输入
时平均效率>84%;能够满足最严格的 “COC_V5_T2” 能效标准。
样机具有良好的动态负载能力;同时具有“软启动、OCP、SCP、OVP、OTP
自动恢复”等多种保护功能。
样机的变压器,采用了EE1510+加厚磁芯(PC40材质)。变压器绕制工艺部
分,请见后文详细说明。


2  CR6267SH+CR3006样机特性 :

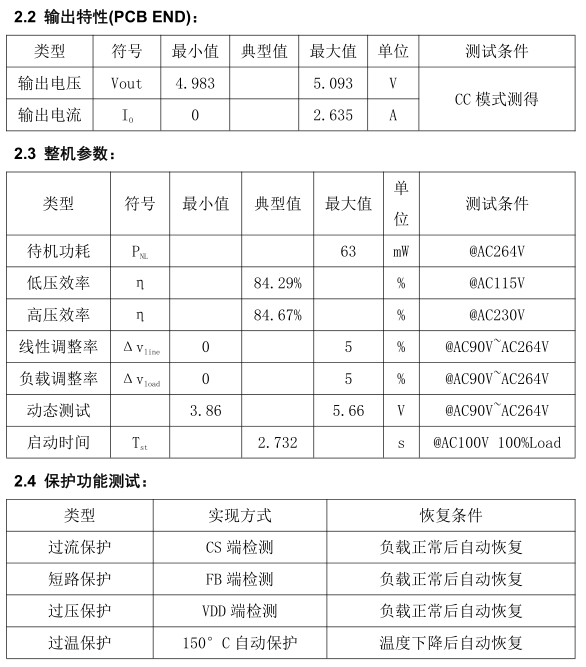

以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
CR6267
CR6267
CR6267
CR6267



3  CR6267SH+CR3006样机结构信息 :

本小节展示了工程样机的电路、版图结构,变压器结构及工艺。

3.1 CR6267SH+CR3006 电路原理图及 BOM :

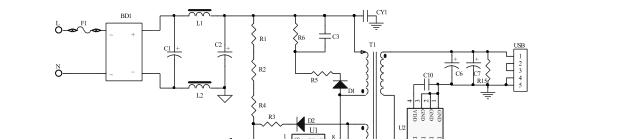

3.1.CR6267SH+CR3006原理图:
CR6267


未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
