CR6267SH/SG/SK/SJ应用指导:
CR6267 系列采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通
时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出
滤波电容，以补偿电容单独提供负载电流所消耗的能量。

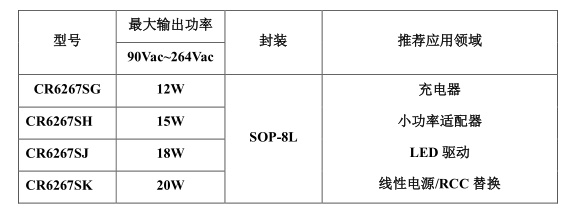

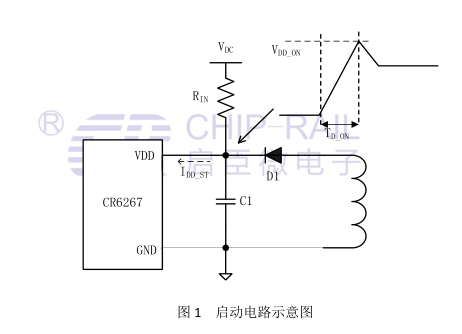

一、CR6267SH/SG/SK/SJ启动电路
1 1. . 启动
CR6267 的启动电流非常小，能快速将 VDD 电压充电超过 UVLO 阈值。启动电阻分别连接到直流高压端和
IC 的 VDD PIN 端之间。通过该电阻来给 VDD 电容充电。因此可以用一个较大的启动电阻（6M 左右）来降低
待机功耗。
启动电阻“R IN ”上最大损耗：
其中， V DC,MAZ 是最大输入整流后电压
对于一个通用输入（90Vac~264Vac），V DC ， MAX =374V，可计算出启动电阻功耗为：
CR6267 采用原边反馈控制，在任何情况下，变压器电感电流必须工作在 DCM 模式。下列为宽电压输
入，电感电流工作在 DCM 模式的设计。
1.CR6267SH/SG/SK/SJ输入存储电容
对于宽电压范围输入，输入存储电容 C IN 按 2~3uF/Watt 输出功率选取；230V 窄电压整流输入，C IN 按
1uF/Watt 输出功率选取。

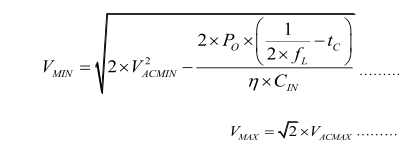

2. CR6267SH/SG/SK/SJ最小和最大直流输入电压
其中，f L 为输入交流电压频率；t C 为桥式整流大额导通时间（可取 3ms）。所有单位分别为伏特、瓦特、
赫兹、秒、法拉第。
3. CR6267SH/SG/SK/SJ计算最大占空比 D MAX
CR6267 系列反射电压 V OR 设计在 60V~90V。建议 D MAX 取值在 0.45~0.49 之间。
其中，如若计算出的“D MAX >0.5”，那么需要重新设定“V OR ”或“C IN ”。为了实现正确的调节，CR6267
要求电源在非连续导通模式下工作。在CV应用时，次级二极管导通时间一旦超过周期的一半，则开关频率
将降低，发生OCP保护。
4. CR6267SH/SG/SK/SJ变压器绕组间匝比
初次级绕组匝比为：
其中，“V F ”为次级二极管导通压降，“Np”为初级绕组匝数，“Ns”为次级绕组匝数。

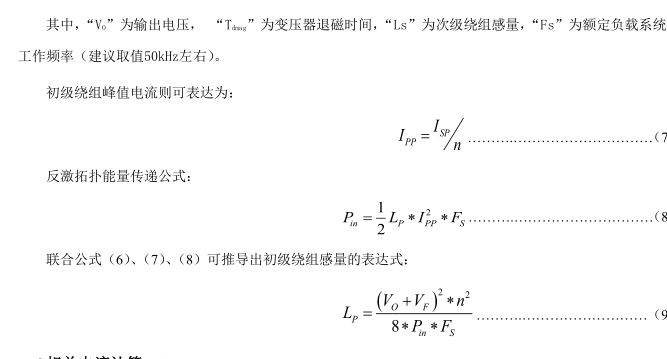

5. CR6267SH/SG/SK/SJ初级 绕组电感量
根据电感充电公式，可推导出次级导通期间次级绕组峰值电流的表达式：
未完。。。
