启达启臣微CR3013 自供电同步整流IC芯片控制器

时间:2019-05-14 14:20
启达启臣微CR3013 自供电同步整流IC芯片控制器

主要特点
隔离型的同步整流控制应用
可工作于CCM模式、DCM模式和QR模式
最大工作频率400kHz
芯片VDD欠压保护
芯片通过外接RC对轻载状态进行编程,降低轻载时待机功耗
芯片VDD过压钳位
较低的工作电流和较高的系统效率,使
系统更容易满足更高能效的要求
无需辅助绕组或输出电压供电,可自行
供电到稳定电压,适用输出电压范围更宽的PD应用
精简的外围电路

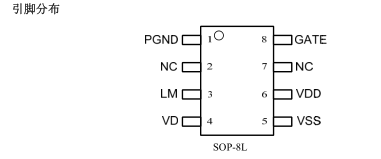

SOP-8L绿色封装

基本应用
AC/DC电源适配器
手机充电器

产品概述
CR3013 是一款高性能同步整流控制芯片,适用于隔离型的同步整流应用。CR3013 支
持原边主控芯片 DCM,QR 和 CCM 多种工作方式。无需辅助绕组或输出电压供电,可自
行供电到稳定电压,适用输出电压范围更宽的 PD 应用
CR3013 输出控制一个 N 沟道的功率 MOS 开关管,用来替换传统的整流二极管。由于
功率 MOS 管的导通压降远小于整流二极管,因此它可以有效的提升系统的转换效率,同时
降低热损耗,从而更容易满足高能效的要求。CR3013 高度集成的功能和精简的系统应用电
路更适合于小功率充电器和适配器等对效率和体积有较高要求的应用。
CR3013 通过内部电路将同步整流开关管的正向压降调整在 70mV,使其能在正向压降
变为负值时尽快关断同步整流开关管,提高同步整流效率。CR3013 采用 SOP-8L 封装。
CR3013 通过 LM 引脚外接电阻和电容来设定轻载模式进入条件,在轻载模式下关闭同
步整流控制器,使待机功耗更低。

CR3013
同步整流IC
同步整流芯片
