启臣微电子CR5358超低待机5V2.1A方案参考

时间:2019-05-07 17:15
启臣微电子CR5358超低待机5V2.1A方案参考
CR5358_10.5W SMPS 工程样机测试报告


输入、输出规格 90~264V AC Input;5V 2.1A Output
应用领域 小功率充电器、适配器
文档编号 CR5358_5V2.1A
著作所有权 成都启臣微电子有限公司

CR5358 芯片特性:
● CR5358 采用快速启动,内置 600V 高压功率 MOSFET,反激式原边
检测 PWM 功率开关;
● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
● 具有频率抖动功能,使其具有良好的 EMI 特性;
● 全电压输入范围,待机功耗< 50mW;
● 具有“软启动、OCP、SCP、OTP 自动恢复、OVP 锁存”等多种保护
功能;
● 原边反馈,无需光耦和 TL431,可调式线损补偿,恒流恒压精度±
3%;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适
配器、充电器。


CR5358目 录
1 样机介绍.................................................................................................................................... - 3 -
2 样机特性:................................................................................................................................ - 4 -
2.1 输入特性:.....................................................................................................................- 4 -
2.2 输出特性(PCB 端):.....................................................................................................- 4 -
2.3 整机参数:....................................................................................................................- 4 -
2.4 保护功能测试:............................................................................................................- 4 -
2.5 工作环境:....................................................................................................................- 5 -
2.6 测试仪器:.....................................................................................................................- 5 -
3 样机结构信息:........................................................................................................................ - 5 -
3.1 电路原理图及 BOM:.....................................................................................................- 5 -
3.1.1 原理图:.............................................................................................................- 5 -
3.1.2 元器件清单:.....................................................................................................- 6 -
3.1.3 PCB 布线:.........................................................................................................- 6 -
3.2 变压器绕制工艺:........................................................................................................- 7 -
4 性能测评:................................................................................................................................ - 9 -
4.1 输入特性:....................................................................................................................- 9 -
4.2 输出特性:....................................................................................................................- 9 -
4.2.1 线性调整率和负载调整率:..............................................................................- 9 -
4.2.2 输出恒流特性:..............................................................................................- 10 -
4.2.3 输出电压纹波:..............................................................................................- 10 -
4.3 保护功能:.................................................................................................................. - 11 -
4.3.1 过流保护:...................................................................................................... - 11 -
4.3.2 短路保护:...................................................................................................... - 11 -
4.4 动态测试:.................................................................................................................. - 11 -
4.5 其它重要波形测试:..................................................................................................- 12 -
5 EMI 评估测试........................................................................................................................... - 13 -

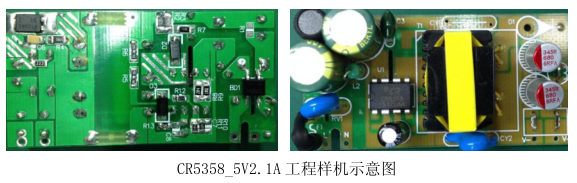

1 CR5358样机介绍:
该测试报告是基于一个能适用于宽输入电压范围,输出功率 10.5W,恒压输
出的工程样机,控制 IC 采用了本公司的 CR5358。
CR5358
CR5358是一款基于原边控制模式、±3%精度的PWM功率开关,无需TL431和光
耦,采用快速启动,内置功率MOSFET,最大功率为12W.具有优化的图腾驱动电路
以及电流模式PWM控制器,应用于待机功耗<50mW的小功率AC/DC电源适配器、充
电器电源等。
内置了恒流/恒压两种控制方式。在恒流控制时,恒流值和输出功率可以通
过CS 引脚的限流电阻Rcs设定;在恒压控制时,芯片在FB 脚采样辅助绕组的电
压,并对输出电压调整。在恒压控制时还采用了多种模式的控制方式,既保证了
芯片的高性能和高精度,又保证了高转换效率。此外,通过内置的线损补偿电路
保证了输出电压的高精度。 CR5358具有完善的保护措施,包括逐周期电流限制、
峰值电流限制、过温保护、过压保护、电源箝位和欠压锁定功能。此外,芯片内
部设置的频率抖动功能和软驱动功能保证了芯片在工作时具有良好的EMI性能。
样机高压输入待机功耗<50mW,平均效率>80%,能够满足“能源之星V2.0 Ⅵ
级能效”标准;具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等
多种保护功能。样机的变压器,采用了EE19磁芯(PC40材质),变压器绕制工艺
部分,请见后文详细说明。

2 样机特性:
以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
2.1 输入特性:
CR5358

3 样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
3.1 电路原理图及 BOM:
3.1.1 原理图:
