启臣微CR6234原边18W外置MOS应用设计指导书
CR6234摘要：
本文阐述了一个基于原边控制方式的高性能充电器/适配器设计，包括芯片的特征和详细的工作原理，以及设计技巧。
特征：
高精度 CC/CV 控制，无需光耦和 TL431
外置功率开关 MOSFET
低的启动电流：5uA（Typ）
低的工作电流：1mA（Typ）
内置软启动功能
内置前沿消隐电路(LEB)
内置优化 EMI 特性电路
内置全电压功率自适应补偿功能
内置初级电感量偏差补偿功能
内置输出线压降补偿
内置多重保护功能
CR6234高效节能：
满足COC_T2 版六级能耗标准

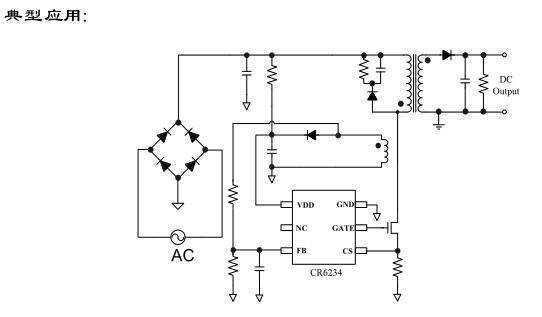

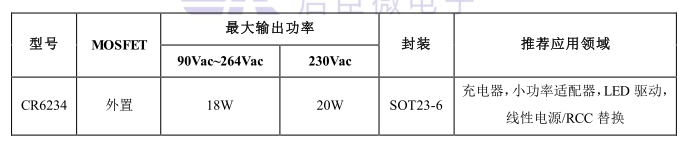

CR6234应用 ：
手机、无绳电话、PDA、数码相机等电池充电器
小功率适配器
PC、TV 等辅助电源
线性电源/RCC 替换
CR6234管脚信息：

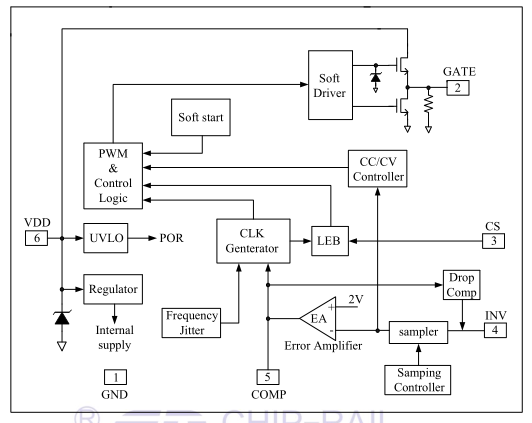

CR6234内部框图：
CR6234 应用说明:
CR6234应用指导:
CR6234 系列采用反激式电路拓扑，输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通
时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出
滤波电容，以补偿电容单独提供负载电流所消耗的能量。
一、启动电路
1.CR6234 的启动电流非常小，能快速将 VDD 电压充电超过 UVLO 阈值。启动电阻分别连接到直流高压端和
IC 的 VDD PIN 端。通过该电阻来给 VDD 电容充电。因此可以用一个较大的启动电阻（6M 左右）来降低待机
功耗。
