启达启臣微CR5269S+CR3017做5V3A,15W,内含样机图

时间:2019-04-04 15:21
CR5269S+CR3017
CR5269S  芯片特性:
● CR5269S 是内置 650V 高压功率 MOSFET,反激式 PWM 功率开关;
● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
● 65kHz 开关频率,具有频率抖动功能,使其具有良好的EMI 特性;
● 全电压输入范围,待机功耗:< 75mW;
● 输出 PCB 端四点平均效率:87.7 %,满足“COC_VI_T2 级能效”
● 具有“软启动、OCP、OLP、OTP、VDD_OVP 等保护功能;
● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适
配器、充电器。

                                                                    目 录
1 样机介绍: .............................................................................................................................. - 3 -
2 样机特性: ............................................................................................................................. - 4 -
2.1 输入特性: .................................................................................................................... - 4 -
2.2 输出特性(PCB 端):................................................................................................... - 4 -
2.3 整机参数: ................................................................................................................... - 4 -
2.4 保护功能测试: ........................................................................................................... - 4 -
2.5 工作环境: ................................................................................................................... - 5 -
2.6 测试仪器: .................................................................................................................... - 5 -
3 样机结构信息: ...................................................................................................................... - 6 -
3.1 电路原理图及 BOM: ................................................................................................. - 6 -
3.1.1 原理图: ............................................................................................................. - 6 -
3.1.2 元器件清单: ..................................................................................................... - 6 -
3.1.3 PCB 布局&布线: ............................................................................................. - 7 -
3.2 变压器绕制工艺: ....................................................................................................... - 8 -
3.2.1 电路示意图: ................................................................................................... - 8 -
3.2.2 规格参数: ....................................................................................................... - 8 -
3.2.3 变压器参数: ..................................................................................................... - 8 -
3.2.4 变压器结构图: ............................................................................................... - 9 -
4 性能测评: ............................................................................................................................ - 10 -
4.1 输入特性: ................................................................................................................. - 10 -
4.2 输出特性: ................................................................................................................. - 11 -
4.2.1 线性调整率和负载调整率: (PCB 端) ..................................................... - 11 -
4.2.2 输出电压纹波: ............................................................................................. - 11 -
4.3 保护功能: ................................................................................................................. - 12 -
4.3.1 过流保护: .................................................................................................... - 12 -
4.3.2 短路保护: .................................................................................................... - 12 -
4.4 系统温升测试 ............................................................................................................. - 12 -
4.5 动态测试: ................................................................................................................. - 13 -
4.6 系统延时时间测试: .................................................................................................. - 13 -
4.7 其它重要波形测试: ................................................................................................. - 14 -
5 EMI 评估测试 ........................................................................................................................ - 15 -

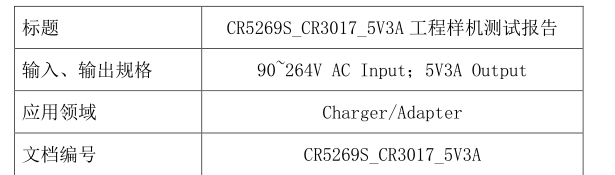

CR5269S+CR3017:1  样机介绍 :
该测试报告是基于一个能适用于宽输入电压范围,输出功率 12W,恒压恒流
输出的电源适配器样机,控制 IC 采用了本公司的 CR5269S。
CR5269S+CR3017

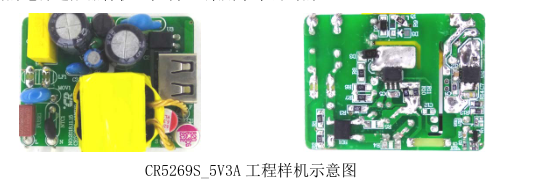

CR5269S+CR3017:CR5269S_5V3A 工程样机示意图
样机PCBA尺寸: 48*37*22mm( L*W*H),是一款全电压实现5V3A输出的电源适
配器。AC100V满足启动时间的条件下,实现AC264V样机待机功耗小于75mW;全电
压输入时PCB平均效率87.7%;能够满足最严格的 “COC_VI_T2” 能效标准;全
电压可实现3%电压输出精度。
样机具有良好的动态负载能力,良好的恒流输出效果;同时具有“软启动、
OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
样机的变压器,采用了EE19W加宽磁芯(PC40材质)。变压器绕制工艺部分,
请见后文详细说明。

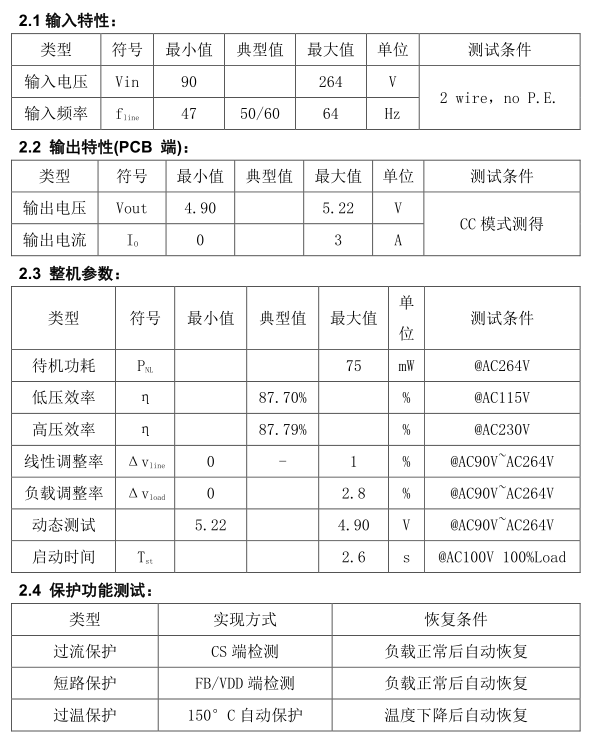

CR5269S+CR3017:2  样机特性:

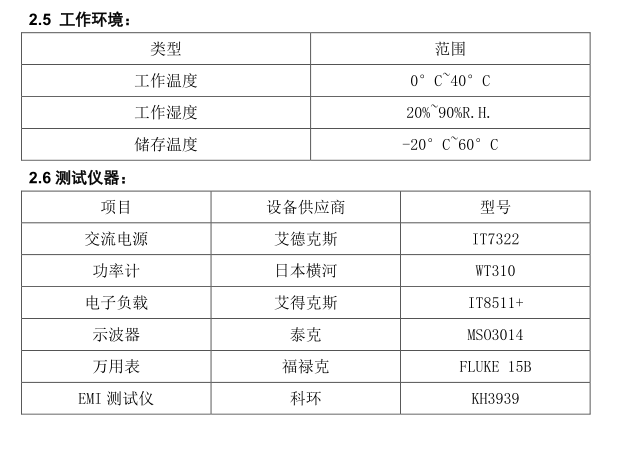

以下表格为工程样机的主要特性,具体测试方法在第 4 章节中有详细说明。
CR5256S+CR3017
CR5269S+CR3017
CR5269S+CR3017:3  样机结构信息:
本小节展示了工程样机的电路、版图结构,变压器结构及工艺。
CR5269S+CR3017:3.1  电路原理图及 BOM :
CR5269S+CR3017:3.1.1 原理图:

未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
