CR3017主要特点
隔离型的同步整流控制应用
可工作于CCM模式、DCM模
式和QR模式
最大工作频率400kHz
芯片VDD欠压保护
精简的外围电路
较高的系统效率，使系统更容易满足更
高能效的要求
无需辅助绕组供电，可自行供电到稳定
电压，适用输出电压范围更宽的快充应
用
SOP-8L绿色封装

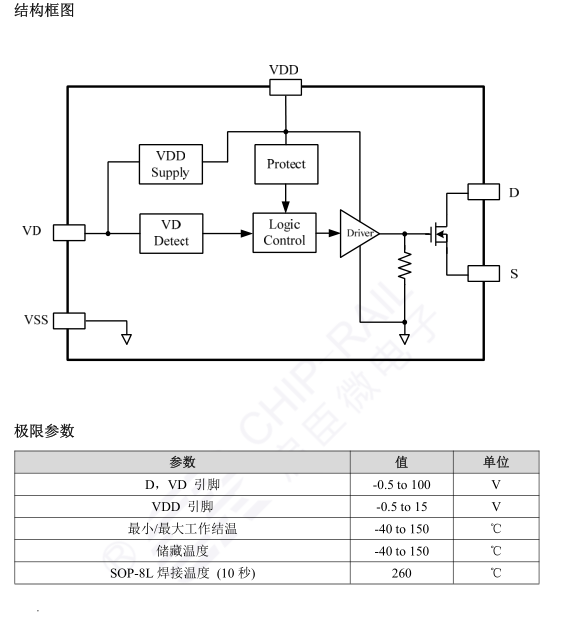

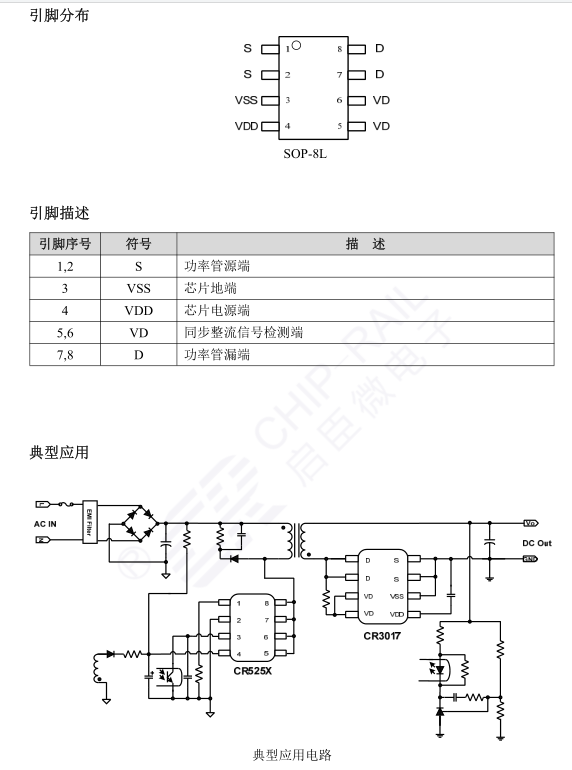

CR3017基本应用
AC/DC电源适配器
手机快充充电器
CR3017产品概述
CR3017 是一款高性能同步整流开关芯片，适用于隔离型的同步整流应用。CR3017 支
持前级主控芯片 DCM，QR 和 CCM 多种工作方式。无需辅助绕组或输出电压供电，可自
行供电到稳定电压，适用输出电压范围更宽的快充应用。
CR3017 内置一个 N 沟道的功率 MOS 开关管，用来替换传统的整流二极管。由于功率
MOS 管的导通压降远小于整流二极管，因此它可以有效的提升系统的转换效率，同时降低
热损耗，从而更容易满足高能效的要求。CR3017 高度集成的功能和精简的系统应用电路更
适合于小功率充电器和适配器等对效率和体积有较高要求的应用。
CR3017 通过内部电路将同步整流开关管的正向压降调整在 70mV，使其能在正向压降
变为负值时尽快关断同步整流开关管，提高同步整流效率。CR3017 采用 SOP-8L 封装。
CR3017工作原理
CR3017 是一款高性能同步整流控制芯片，适用于隔离型的同步整流应用。CR3017 支
持前级主控芯片 DCM，QR 和 CCM 多种工作方式。CR3017 输出控制一个 N 沟道的功率
MOS 开关管，用来替换传统的整流二极管。由于功率 MOS 管的导通压降远小于整流二极管，
因此它可以有效的提升系统的转换效率，同时降低热损耗，从而更容易满足高能效的要求。
CR3017自供电
芯片通过VD引脚给VDD外接电容进行充电，在输出电压不同的PD应用条件下也能保证
VDD电压充电到正常工作电压。

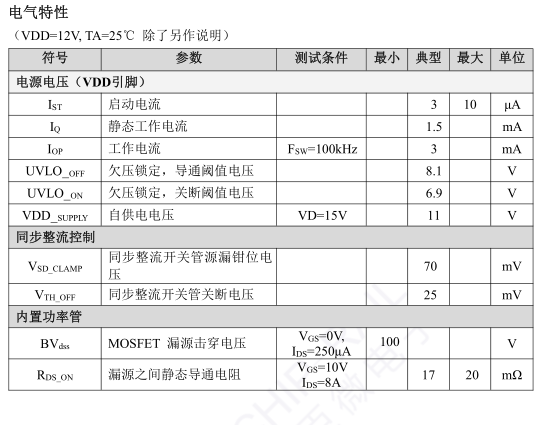

CR3017欠压锁定 （UVLO ）
当VDD电压低于UVLO_ OFF 时，芯片进入欠压锁定状态，同步整流开关管的栅端通过内
部一个下拉电阻拉至低电平，直到VDD达到启动电压。当VDD电压升高到UVLO_ OFF 以上时，
CR3017内部控制芯片开启，进入正常工作状态，控制同步整流开关管正常导通与关闭。当
VDD电压下降到UVLO_ ON 以下时，芯片再次进入欠压锁定状态，同步整流开关管无法开启。
在UVLO_ OFF 和UVLO_ ON 之间存在1.2V的迟滞。
CR3017同步整流控制
CR3017通过检测同步整流管漏极电压的变化来发出脉冲信号控制同步整流开关管的导
通与关断。如图1所示在退磁时间开始阶段，输出端通过同步整流开关管体内的寄生二极管
续流，由于体二极管的导通压降大于同步整流管开启阈值电压，此时控制电路在延时150ns
后将GATE输出电压拉高，同步整流管开启。
未完。。。
