启臣微启达CR1252替NCP1252ADR2G一款高性能电流模控制芯片
CR1252可应用于正激与反激工作的电流模控制IC
产品概述
CR1252替NCP1252ADR2G是一款高性能电流模控制芯片，其可以工作在正激与反激两种工作模式，外置
内部工作频率可调引脚，通过选择电阻调整芯片工作频率，通过内部独特的保护机制检测过
载保护可以省去辅助绕组，以及芯片内置线电压低压保护功能，使系统工作更安全，可用于
PC 电源，游戏机电源等领域。芯片采用 SOP8L/DIP8-L 封装。
CR1252替NCP1252ADR2G特征
峰值电流限制
内部工作频率可调最高可达500KHz
内置频率抖动优化EMI
内置软启动
内置输入欠压自动恢复
内置LEB前沿消隐功能
内置斜波补偿
SOP8L/DIP-8L封装
CR1252替NCP1252ADR2G应用
PC电源

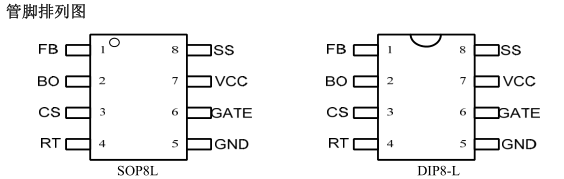

CR1252替NCP1252ADR2G引脚说明
|
引脚 |
名称 |
输入/ 输出 |
描述 |
|
1 |
FB |
IN/OUT |
通过光耦检测输出状态。 |
|
2 |
BO |
IN/OUT |
检测输入线电压状态引脚。 |
|
3 |
CS |
IN/OUT |
峰值电压检测引脚。 |
|
4 |
RT |
IN/OUT |
通过外接电阻调整系统工作频率。 |
|
5 |
GND |
IN/OUT |
电源地。 |
|
6 |
GATE |
OUT |
芯片驱动输出引脚，连接MOS的GATE端。 |
|
7 |
VCC |
IN/OUT |
电源。 |
|
8 |
SS |
IN/OUT |
通过外接电容到地实现软启动功能。 |

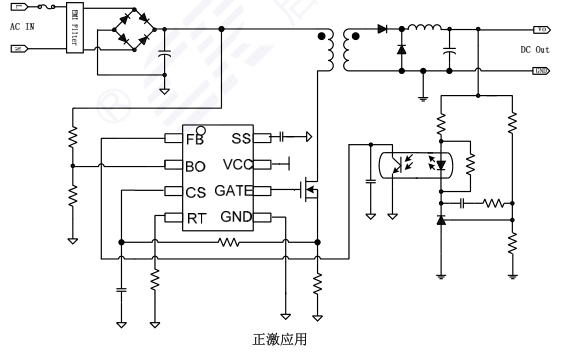

CR1252替NCP1252ADR2G典型应用电路
