启达CR6885替OB2281高性能绿色节能PWM控制器

时间:2019-03-13 13:43
启达启臣微CR6885替OB2281高性能绿色节能PWM控制器

特性
  较低的启动电流 (大约 3μA)
  较低的工作电流 (大约 2.5mA)
  软启动减少开机时MOSFET的漏源电压应力
  VDD过压保护和输出过压保护功能
  内部过热保护和外部可编程过热保护
  PWM&PFM&CRM 控制模式
  内建同步斜波补偿,消除次谐波震荡
  内建频率抖动功能,降低EMI
  65kHz开关频率
  内置LEB电路
  线电压补偿
  过载保护
  OTP和OVP具有latch功能
  SOT23-6L封装

启达启臣微CR6885替OB2281高性能绿色节能PWM控制器

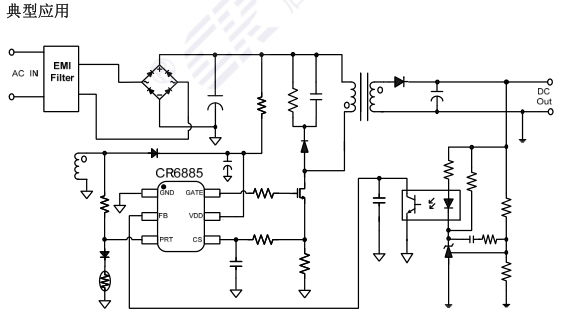

基本应用
  AC/DC适配器
  电视及监视器电源
  打印机
  存储设备电源

产品描述
启达启臣微CR6885替OB2281高性能绿色节能PWM控制器

CR6885 是电流模式 PWM 控制器,是一款高集成度、低待机功耗的功率电源模块。
CR6885 轻载时会降低频率,最低频率 25kHz 以消除音频噪声,提高了系统的效率。CR6885
提供了完整的保护功能,如 cycle-by-cycle 电流限制、OCP、OTP、OVP、UVLO 等,OTP
和 OVP 后具有 latch 功能,需要掉电重启;软启动功能可以减少系统启动时 MOSFET 的应
力;前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计,降低开关噪声,简
化了 EMI 设计。CR6885 提供 SOT23-6L 的封装。

cr6885

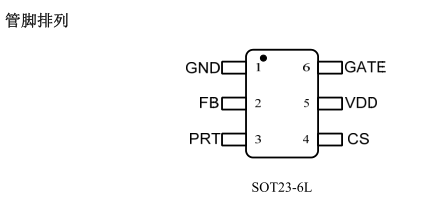

管脚描述
管脚序号 符号 描述
1 GND
2 FB
电压反馈脚,和 CS 共同决定输出占空比,同时此脚电压控制系
统工作频率。
3 PRT
外接热敏电阻实现过热保护,此脚还可以实现输出电压的过压
保护功能。
4 CS 电流检测脚,连接电阻在 MOSFET 的源和地之间检测电感电流。
5 VDD  电源脚
6 GATE 栅驱动外接功率 MOSFET

OB2281
