启臣微CR启达CRM2469 Dual-Bridge Motor Controller IC
描述
CRM2469为打印机，扫描仪和其他自动化设备应用提供集成的电机驱动器解决方案。 该设备有两个H桥驱动器，可以驱动双极步进电机或两个直流电机。 每个输出驱动器模块由N沟道功率MOSFET组成，配置为全H桥，以驱动电机绕组。 CRM2469能够驱动高达1.6 A的输出电流（适当的散热，24 V和25°C）。
简单的并行数字控制接口与行业标准设备兼容。 衰变模式是可编程的。

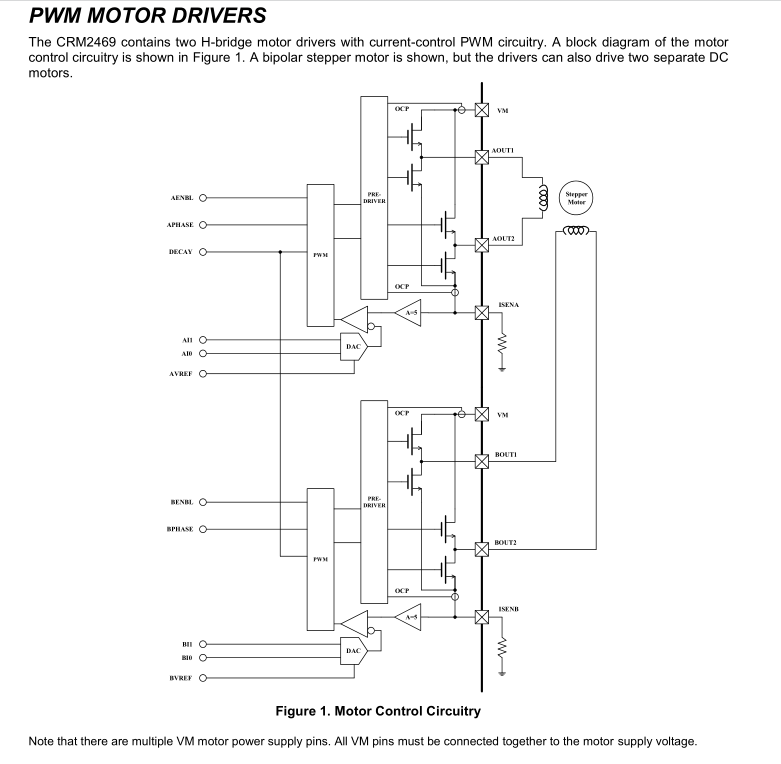

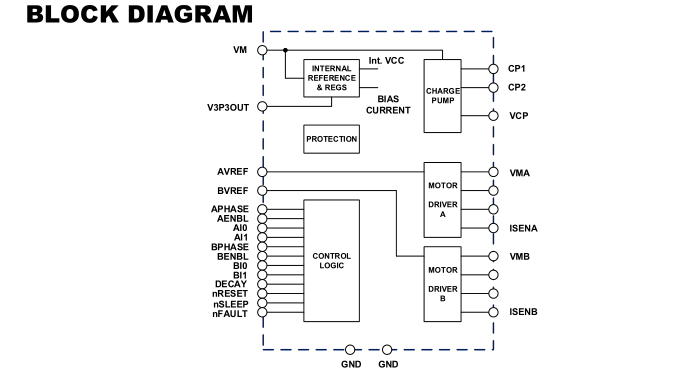

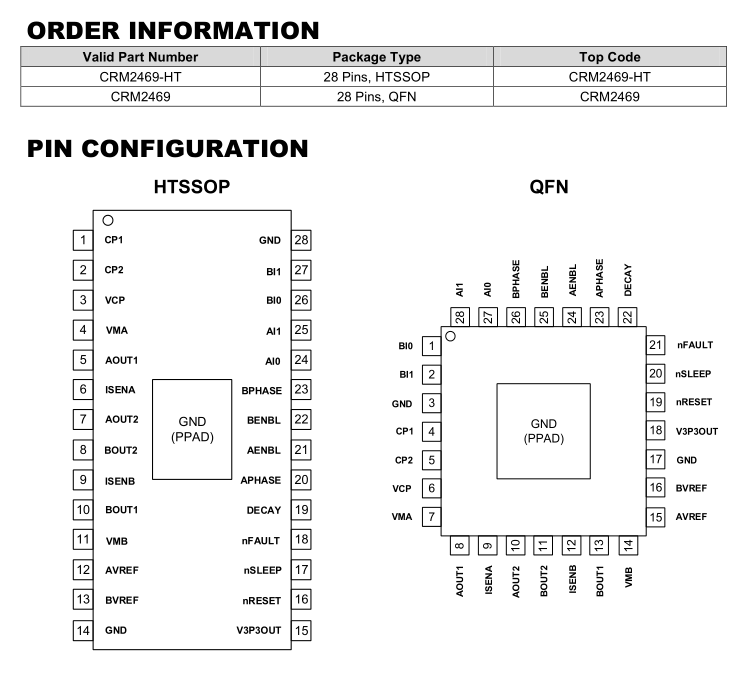

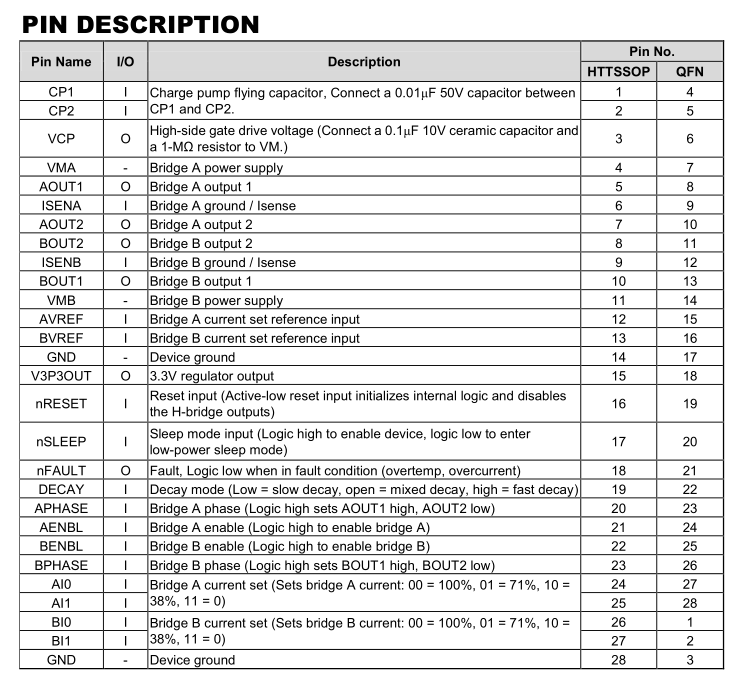

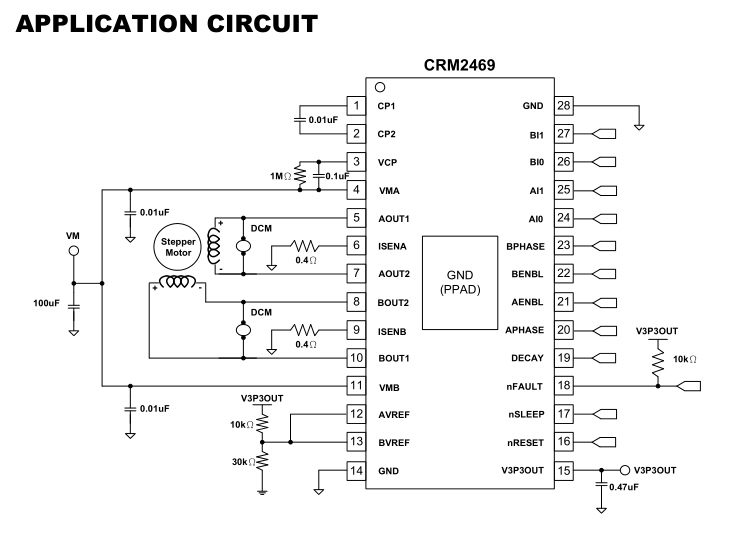

CRM2469采用28引脚HTSSOP封装，带有导热垫和28引脚QFN封装导热垫。
特征
8.2V至45V工作电源电压范围
1.6-A最大驱动电流为24 V且T A =
25℃。
工业标准并行数字控制
接口
低电流睡眠模式
内置3.3V基准输出小型封装
和足迹
双H桥电流控制电机驱动器
- 驱动双极步进电机或两个直流电机
- 四级绕组电流控制
多种衰变模式
- 混合衰变
- 缓慢衰变
- 快速腐烂
保护功能
- 过流保护（OCP）
- 热关断（TSD）
- VM欠压锁定（UVLO）
- 故障条件指示引脚（nFAULT）
应用
自动柜员机
货币处理机器
视频安全摄像头
打印机
扫描仪
办公自动化机器
游戏机
工厂自动化
机器人
DESCRIPTION
The CRM2469 provides an integrated motor driver
solution for printers, scanners, and other automated
equipment applications. The device has two H-bridge
drivers, and can drive a bipolar stepper motor or two DC
motors. The output driver block for each consists of
N-channel power MOSFET’s configured as full H–
bridges to drive the motor windings. The CRM2469 is
capable of driving up to 1.6-A of output current (with
proper heatsinking, at 24 V and 25°C).
A simple parallel digital control interface is compatible
with industry-standard devices. Decay mode is
programmable.
The CRM2469 is available in a 28-pin HTSSOP
package with thermal pad and in a 28-pin QFN package
thermal pad.
APPLICATIONS
Automatic Teller Machines
Money Handling Machines
Video Security Cameras
Printers
Scanners
Office Automation Machines
Gaming Machines
Factory Automation
Robotics
FEATURES
8.2-V to 45-V Operating Supply Voltage Range
1.6-A Maximum Drive Current at 24 V and T A =
25°C.
Industry Standard Parallel Digital Control
Interface
Low Current Sleep Mode
Built In 3.3-V Reference Output Small Package
and Footprint
Dual H-Bridge Current Control Motor Driver
- Drive a Bipolar Stepper or Two DC Motors
- Four Level Winding Current Control
Multiple Decay Modes
- Mixed Decay
- Slow Decay
- Fast Decay
Protection Features
- Overcurrent Protection (OCP)
- Thermal Shutdown (TSD)
- VM Undervoltage Lockout (UVLO)
- Fault Condition Indi
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
