液晶监视器、电视、个人电脑、机顶盒电源

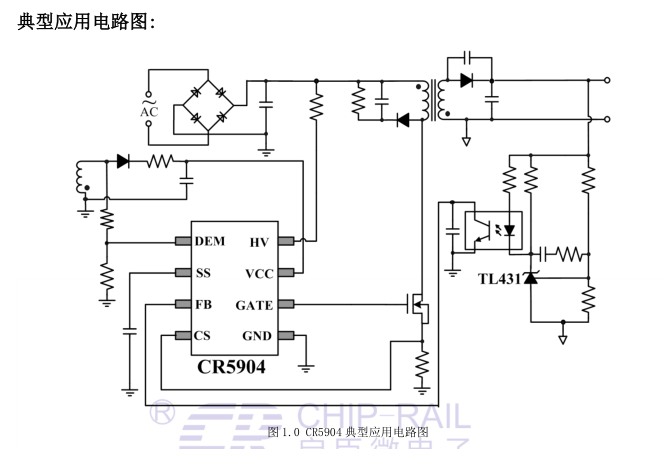

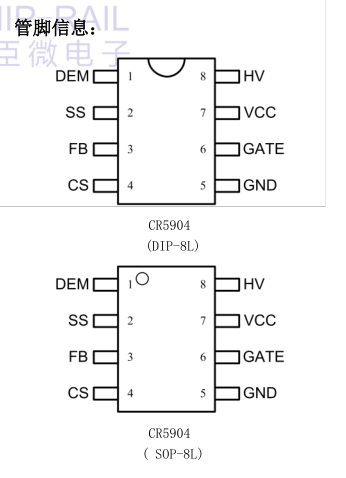

一、芯片工作原理
1. 功能概述
CR5904 是一款自带 700V 高压启动电路，并广泛适用于中、大功率反激式转换器的高性能离线式准谐
振控制器。CR5904 设计了多种工作模式，这些工作模式受控于转换器的负载状况。同时，基于减小开关损
耗的多种模式综合运用，最优化地提高了转换器的工作效率。在正常负载情况下，CR5904 控制系统工作于
准谐振模式，在开关管漏极电压的最低点打开开关，减小开关损耗；在轻载时，CR5904 控制系统工作于脉
冲频率调制模式；空载时或者负载非常轻的情况下，CR5904 控制系统工作于间歇模式。
CR5904 还设计了可调式的软启动控制和基于系统稳定工作的一系列故障保护措施。这些保护措施包括
逐周期电流限制、峰值电流限制、过温保护（OTP）、过载保护（OLP）、输出过压保护、VCC 过压保护、VCC
高压箝位以及 VCC 欠压锁定(UVLO)等。
2. 内置高压启动和欠压锁定
CR5904 采用了具有专利技术的高压启动电路，在启动时为 VDD 提供 2mA 的启动电流，当 VDD 电压充
电到高于 UVLO_OFF 时，启动电流关闭，以达到降低系统功耗，减少待机损耗的目的。当 VDD 电容上的电
压低于 UVLO_ON，启动电流并不会对 VDD 充电，VDD 电压继续下降到 VTH_RECOVERY 阈值后，芯片重新启
动。这个迟滞电压有效地降低了芯片在输出短路情况下的短路功耗。
3. 多工作模式
CR5904 有三种工作模式，分别是：重载时的准谐振（QR）模式，轻载时的 PFM 模式和空载时的突发模
式。系统工作于哪一种模式取决于 FB 电压，详见电特性指标。
QR 模式可以使功率 MOSFET 在其 Drain 端电压最低时开启，实现了软开关功能，可以有效的降低功耗，
提高效率。在芯片内部还专门为 QR 模式设置了频率的上限（130kHZ）和下限点（40kHZ），保证系统工作在
一个可靠的频率范围并拥有良好的 EMI 特性。
当系统的负载减小时，PFM 模式可以使功率 MOSFET 的开关频率随负载的降低而降低，减小了不必要
的开关损耗，与固定频率的 PWM 模式相比，拥有更高的效率。在负载很轻或空载状态下，突发模式可以长
时间的关闭功率 MOSFET。这可以最大限度的避免不必要的开关动作，提高效率。突发模式的工作频率是
20KHZ。FB 电压与工作频率之间的关系如图 1.3.1 所示。
