启达启臣微CR1252A替NCP1252A应用于正激工作的电流

时间:2019-03-13 09:53
启达启臣微CR1252A替NCP1252A应用于正激工作的电流模控制

特征
  峰值电流限制
  内部工作频率可调,最高可达500kHz
  内置频率抖动优化EMI
  内置软启动
  内置输入欠压自动恢复
  内置LEB前沿消隐功能
  内置斜波补偿
  SOP-8L封装
应用
  PC电源
  游戏机适配器
  正激转换器
概述
启达启臣微CR1252A替NCP1252A应用于正激工作的电流模控制

CR1252A 是一款高性能电流模控制芯片,其工作在正激工作模式,外置内部工作频率
可调引脚,通过选择电阻调整芯片工作频率,芯片内置独特的过载保护机制,内置线电压低
压保护功能,使系统工作更安全,可用于 PC 电源,游戏机电源等领域。芯片采用 SOP-8L
封装。

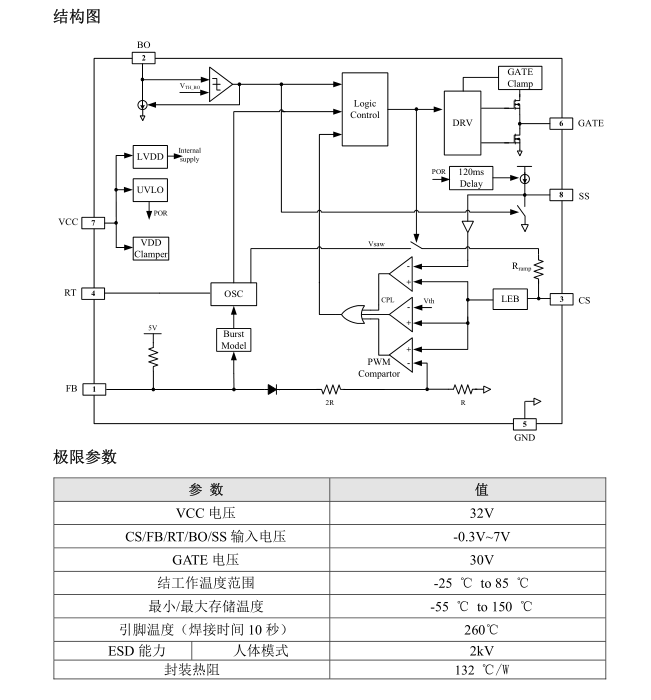

CR1252A

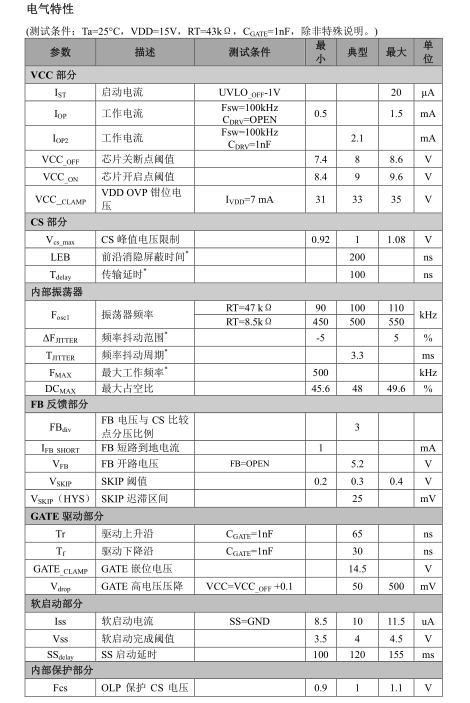

CR1252A

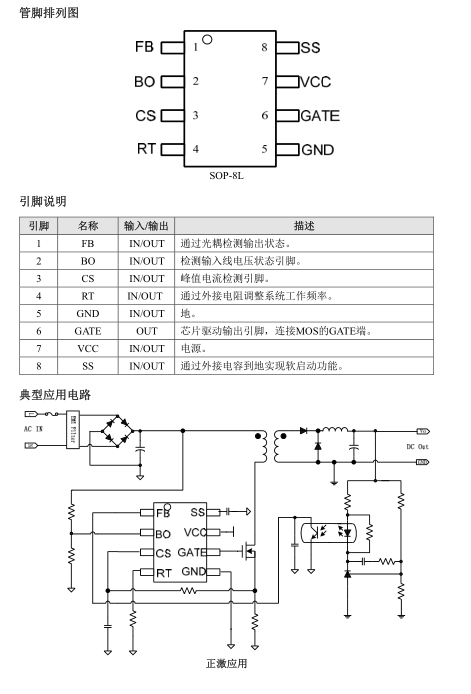

CR1252A
工作原理与应用描述
CR1252A  概述
启达启臣微CR1252A替NCP1252A应用于正激工作的电流模控制

CR1252A 是一款应用于 PC 设备和适配器市场的高性能驱动电源芯片。它采用电流模式
控制反馈,工作在正激工作模式,外置内部工作频率可调引脚,通过选择电阻调整芯片工作
频率,同时芯片内置独特的过载保护机制,内置线电压低压保护功能,使系统工作更安全 。
启动机制
当 VCC 引脚达到 VCC _ON 电平时,启动机制被激活。 一旦启动机制被激活,内部延迟
定时器 SS delay 运行。只有经过内部延迟后,并且 BO 引脚电平高于 V BO 电平,则可以允许软
启动。 如果达到 BO 引脚阈值,或者一旦达到此电平,则允许软启动。 当允许软启动时,
SS 引脚的电流源将对 SS 引脚上的外接电容充电。 SS 引脚的电压变化除以 4,在 CS 引脚
上产生相同的峰值电流变化。
下图显示了不同的启动情况:

未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
