启动 SS 过压保护功能、VCC 高压箝位以及 VCC 欠压锁定(UVLO)等。
工作原理描述
CR5904 是一款内置 700V 高压启动的准谐振反激式 PWM 控制器，适用于中、大功率
的 AC/DC 开关电源。其准谐振工作模式的控制思想为当功率 MOSFET 的 Drain 端电压处于
谐振的谷值时开启 MOSFET。通过这种方式，可以最大限度的降低开关损耗，实现高效率。
内置高压启动和欠压锁定
CR5904 采用了具有专利技术的高压启动电路，在启动时为 VDD 提供 2mA 的启动电流，
当 VDD 电压充电到高于 UVLO _OFF 时，启动电流关闭，以达到降低系统功耗，减少待机损
耗的目的。当 VDD 电容上的电压低于 UVLO _ON ，启动电流并不会对 VDD 充电，VDD 电压
继续下降到 V TH_RECOVERY 阈值后，芯片重新启动。这个迟滞电压有效地降低了芯片在输出短
路情况下的短路功耗。
多工作模式
CR5904 有三种工作模式，分别是：重载时的准谐振（QR）模式，轻载时的 PFM 模式

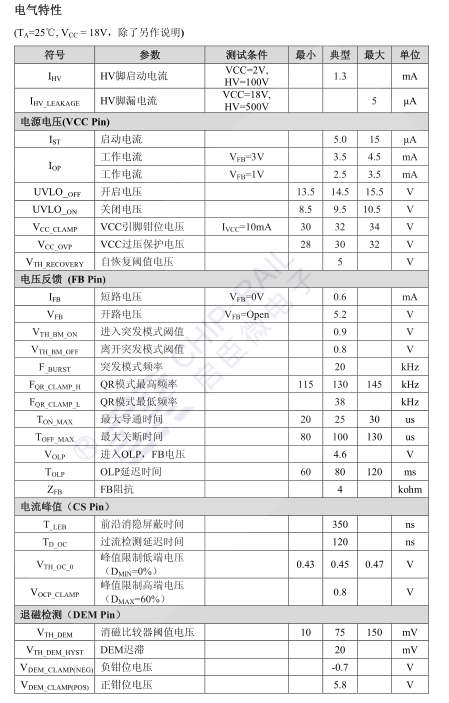

和空载时的突发模式。系统工作于哪一种模式取决于 FB 电压，详见电特性指标。
QR 模式可以使功率 MOSFET 在其 Drain 端电压最低时开启，实现了软开关功能，可以
有效的降低功耗，提高效率。在芯片内部还专门为 QR 模式设置了频率的上限（130kHZ）
和下限点（40kHZ），保证系统工作在一个可靠的频率范围并拥有良好的 EMI 特性。
当系统的负载减小时，PFM 模式可以使功率 MOSFET 的开关频率随负载的降低而降低，
减小了不必要的开关损耗，与固定频率的 PWM 模式相比，拥有更高的效率。在负载很轻或
空载状态下，突发模式可以长时间的关闭功率 MOSFET。这可以最大限度的避免不必要的
开关动作，提高效率。突发模式的工作频率是 20KHZ。FB 电压与工作频率之间的关系如下
图所示
