配器、充电器。
目 录

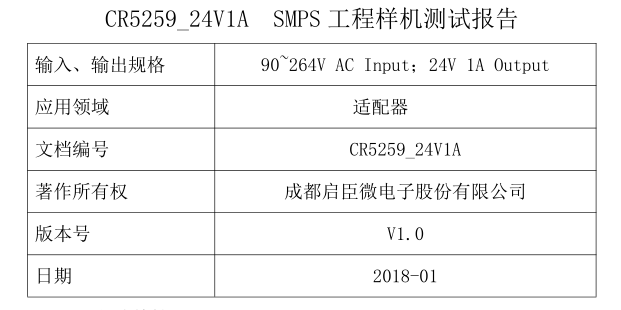

CR5259_24V1A SMPS 工程样机测试报告.....................................................................................- 1 -
1 样机介绍：................................................................................................................................- 3 -
2 样机特性：................................................................................................................................- 4 -
1.2 输入特性：......................................................................................................................- 4 -
2.2 输出特性：.....................................................................................................................- 4 -
2.3 整机参数：.....................................................................................................................- 4 -
2.4 保护功能测试：.............................................................................................................- 4 -
2.5 工作环境：.....................................................................................................................- 5 -
2.6 测试仪器..........................................................................................................................- 5 -
3 样机结构信息：........................................................................................................................- 5 -
3.1 电路原理图及 PCB 版图：...........................................................................................- 5 -
3.2 变压器绕制工艺：.........................................................................................................- 7 -
3.3 元器件清单：.................................................................................................................- 7 -
4 性能测评：................................................................................................................................- 8 -
4.1 输入特性：.....................................................................................................................- 8 -
4.2 输出特性：.....................................................................................................................- 9 -
4.1.2 线性调整率和负载调整率：............................................................................- 9 -
4.2.2 输出电压纹波：..............................................................................................- 10 -
4.3 保护功能：...................................................................................................................- 11 -
4.3.1 过流保护：......................................................................................................- 11 -
4.3.2 短路保护：功率计限流电流为 2.5A.............................................................- 11 -
4.4 动态测试：...................................................................................................................- 11 -
4.5 系统延时时间测试：..................................................................................................- 13 -
5 其它重要波形测试：..............................................................................................................- 13 -
6 温度测试：...............................................................................................................................- 13 -
7 EMI 评估测试..........................................................................................................................- 14 -
1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 24W，恒压输出
的工程样机，控制 IC 采用了本公司的 CR5259。
R5259是一款采用内置高压功率MOSFET，具有优化的图腾驱动电路以及电流
模式PWM控制器，适用于待机功耗<75mW的小功率AC/DC电源适配器、充电器电源。
CR5259在重载或中等负载时，工作在PWM模式，频率为65kHz。当负载逐渐减小时，
振荡器的工作频率逐渐降低，最后稳定在 22kHz左右。在空载和轻载时，电路采
用间歇模式，有效的降低了待机功耗。

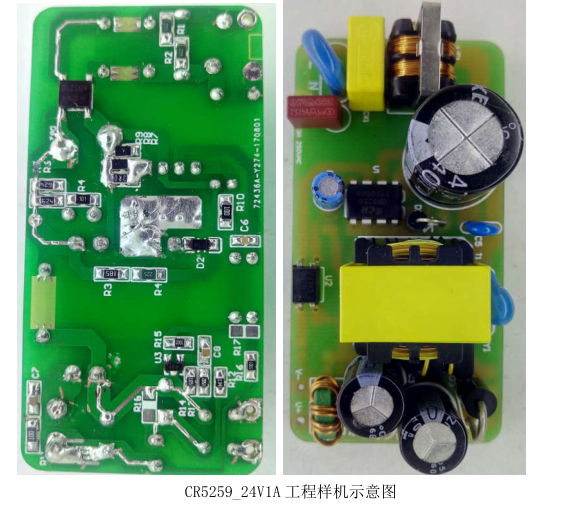

该样机大小73.8mm×36.8mm，AC264V输入待机功耗<75mW，平均效率>87.0%，
能够满足“能源之星V2.0 VI级能效”与欧洲COCT2标准；具有“软启动、OCP、
SCP、OTP、OVP自动恢复”等多种保护功能；由振荡电路产生的频率抖动，可以
改善EMI特性。
机的变压器，采用了EE22加宽磁芯（PC40材质），变压器绕制工艺部分，
请见后文详细说明。
2 样机特性：

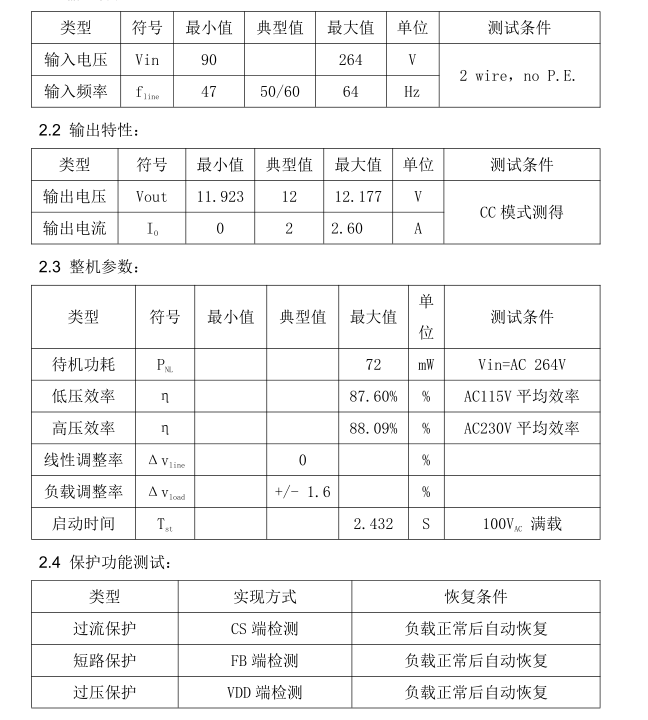

以下表格为工程样机的主要特性，具体测试方法在第4章节中有详细说明。
1.2 输入特性：
