启达启臣微CR5259,75mW低待机高性能电流模式PWM
主要特点
全电压范围待机低于75mW
满足能效六级标准
PSM模式降低待机功耗
内置软启动
良好的EMI特性
零噪声工作
典型65kHz开关频率
电流模式控制
内置斜坡补偿
内置前沿消隐
启动电流和工作电流低
VDD端过压保护
过载保护
逐周期过流保护
过温保护
输出整流二极管短路保护
四引脚散热
DIP-8L绿色封装
基本应用
电源适配器
开放式电源
数码相机和摄像机电源
电脑和服务器辅助电源
机顶盒电源
掌上电脑电源
产品概述
CR5259 是一款高性能的电流控制型 PWM 开关，全电压范围内待机功耗小于 75mW，
满足能效六标准。为了减少待机功耗和提升效率，CR5259 集成了多种工作模式。随着负载
的变化，CR5259 可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，
系统工作在传统的 PWM（脉冲宽度调制）模式。当负载变轻时，系统进入 PFM（脉冲频率
调制）模式。在 PFM 模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR5259 中独
有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被
有效的减小了。当负载继续降低而低于某一设定值时，系统进入 PSM（跳频调制）模式。
在 PSM 模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一
步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的 EMI
特性。
芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围
（90V~264V）内最大输出功率点恒定。
CR5259 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），
软启动，过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），SENSE 引脚悬空
保护，GATE 端箝位，前沿消隐等。

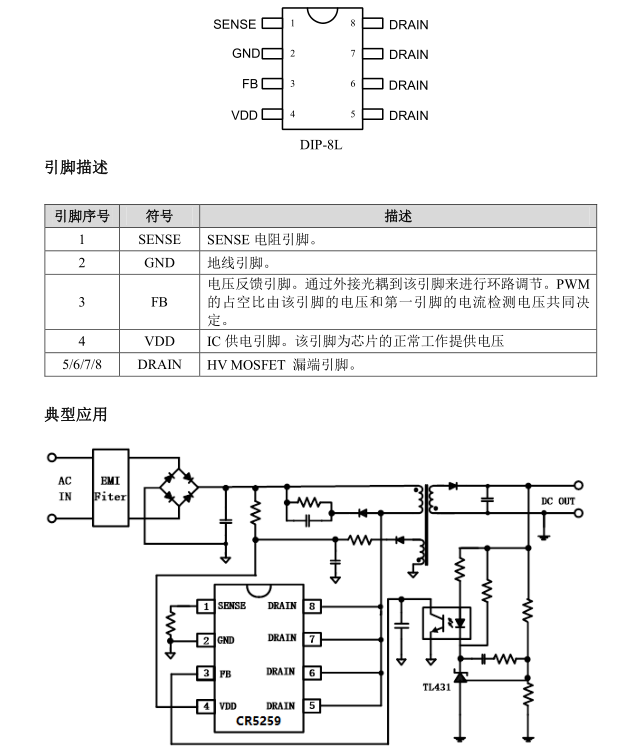

引脚分布

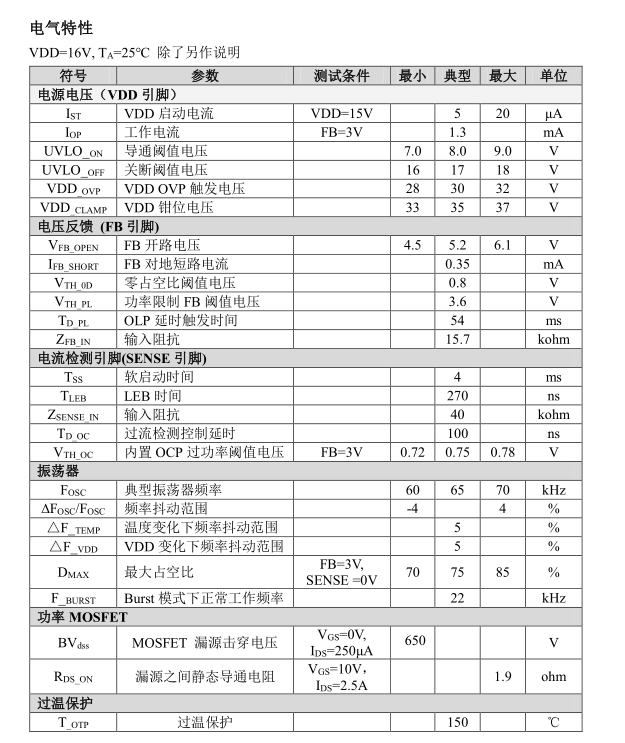

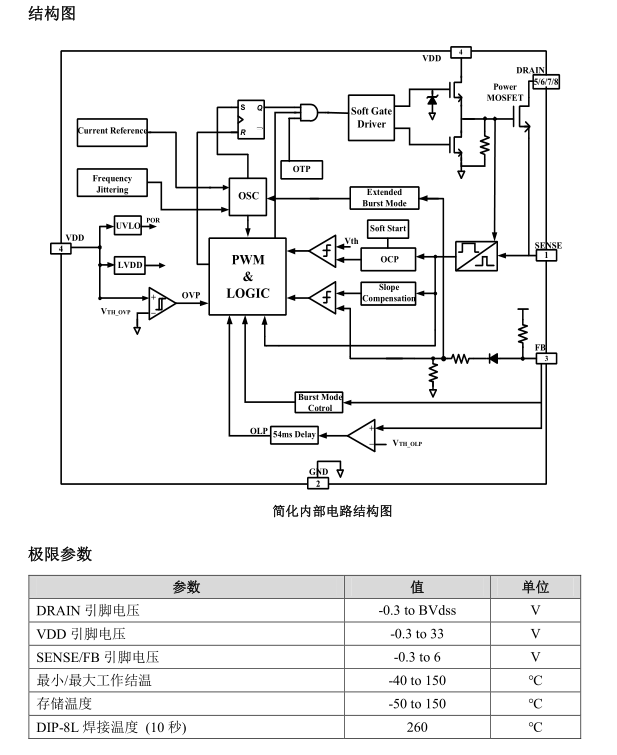

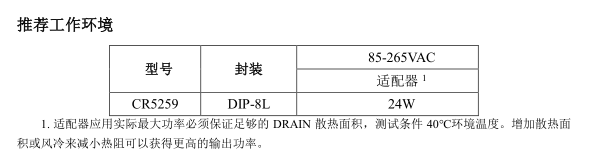

工作原理
CR5259 是一款低待机高性能电流模式 PWM 开关，待机功耗小于 75mW 并且效率满足
能效六要求，同时内置多种保护功能和优异的性能使得 CR5259 在中小规模电源变换器中极
具竞争力。
启动和工作电流
CR5259 典型的启动电流只有 5μA，因此大阻值的启动电阻的使用可以降低功率损失。
在全电压输入范围内，在使用 CR5259 的普通 AC/DC 适配器中，可以使用大阻值的启动电
阻，既可以满足快速启动的要求，又降低了启动损耗。
CR5259 的正常工作电流仅仅只有 1.3mA。低的工作电流可以提高整个系统的效率，同
时 VDD 端可以采用较小的供电电容。
工作频率和频率抖动
CR5259 内部设置典型值为 65kHz 的振荡器。同时为了提高 EMI 特性，CR5259 还内置
了频率抖动使其实际工作频率在设定值的±4%范围内抖动。
逐周期电流检测和前沿消隐
CR5259 集成逐周期电流检测 PWM 控制器，通过 SENSE 电阻检测功率管电流。每次功
率管开启的时候，检测电阻上会产生一个大的尖峰电压。这个尖峰是由初级电容和次级整流
反向恢复产生的。为了避免由这个尖峰电压引起的错误的峰值电流检测导致功率管提前关
断，CR5259 内部设置了前沿消隐电路。在前沿消隐的时间段里（典型值为 270ns），PWM
比较器不工作，从而不能关断 GATE 驱动端。前沿消隐可以代替传统的外接 RC 滤波电路，
节省外围元件。由 SENSE 电阻上的输入电压和 FB 输入电压来决定 PWM 的占空比。
内置斜坡补偿
在普通的应用中，对于电流模式的控制器，当开关的占空比超过 50%时，控制环路稳定
性变得至关重要。在 CR5259 中，内置了斜坡补偿电路来避免环路不稳定的发生。斜坡补偿
通过在检测电压上叠加一个斜坡电压来控制 PWM 的产生。这极大的改善了在 CCM 模式下
的闭环的稳定性，同时防止了次谐波震荡，减小了输出纹波电压。
恒功率限制
在反激应用中，由于 GATE 驱动延时的存在，当输入交流电压变化时会导致系统过功率
点的改变。在 CR5259 中，集成了独有的恒功率限制模块，来对不同的输入电压进行过功率
补偿，保证输出过功率保护点恒定。
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
