目 录
1 样机介绍....................................................................................................................................- 3 -
2 样机特性：................................................................................................................................- 4 -
2.1 输入特性：.....................................................................................................................- 4 -
2.2 输出特性(PCB 端)：.....................................................................................................- 4 -
2.3 整机参数：....................................................................................................................- 4 -
2.4 保护功能测试：............................................................................................................- 4 -
2.5 工作环境：....................................................................................................................- 5 -
2.6 测试仪器：.....................................................................................................................- 5 -
3 样机结构信息：........................................................................................................................- 5 -
3.1 电路原理图及 BOM：.....................................................................................................- 6 -
3.1.1 原理图：.............................................................................................................- 6 -
3.1.2 元器件清单：.....................................................................................................- 6 -
3.1.3 PCB 布线：.........................................................................................................- 6 -
3.2 变压器绕制工艺：........................................................................................................- 8 -
4 性能测评：................................................................................................................................- 9 -
4.1 输入特性：....................................................................................................................- 9 -
4.2 输出特性：..................................................................................................................- 10 -
4.2.1 线性调整率和负载调整率:............................................................................- 10 -
4.2.2 输出恒流特性：..............................................................................................- 10 -
4.2.3 输出电压纹波：..............................................................................................- 10 -
4.3 保护功能：..................................................................................................................- 11 -
4.3.1 过流保护：......................................................................................................- 11 -
4.3.2 短路保护：......................................................................................................- 11 -
4.4 动态测试：..................................................................................................................- 11 -
4.5 其它重要波形测试：..................................................................................................- 12 -
5 EMI 评估测试...........................................................................................................................- 14 -

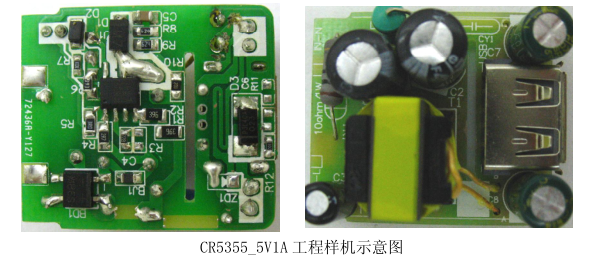

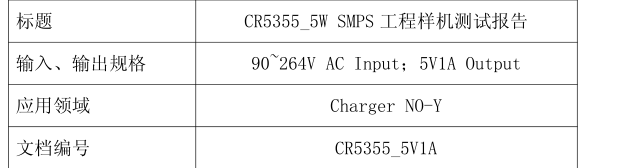

1 CR5355 5V1A样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 5W，恒压输出
的充电器样机，控制 IC 采用了本公司的 CR5355。
该样机是一款基于CR5355设计，全电压实现5V1A输出的充电器。AC90V满足
启动时间的条件下，实现AC264V样机待机功耗<35mW；典型输入电压时平均效
率>74%；能够满足最严格的能效标准“COC_T2”；该样机采用NO-Y设计并满足EMI
限值要求。
样机尺寸：33*28.5mm；样机具有良好的动态负载能力，良好的恒流输出效
果；同时具有“软启动、OCP、SCP、OVP、FB开路保护、OTP自动恢复”等多种保
护功能。
样机的变压器，采用了EE13磁芯（PC40材质），变压器绕制工艺部分，请见
后文详细说明。
2 样机特性：

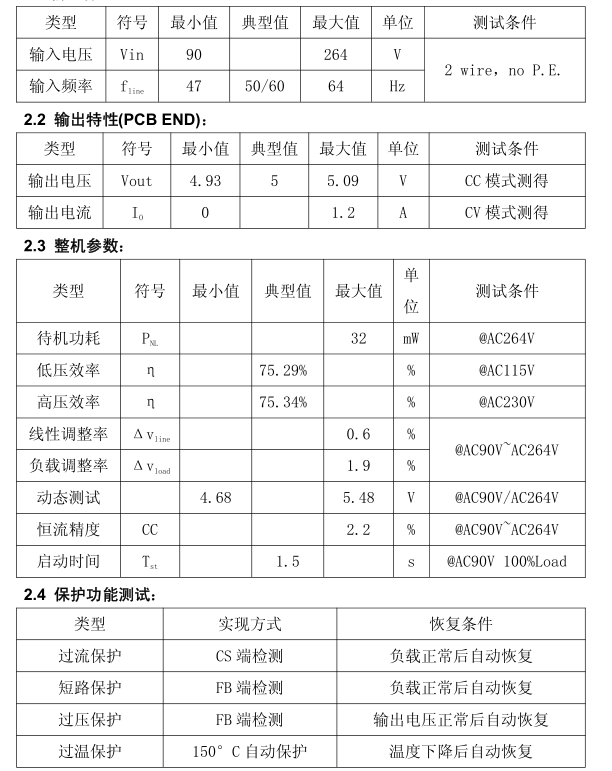

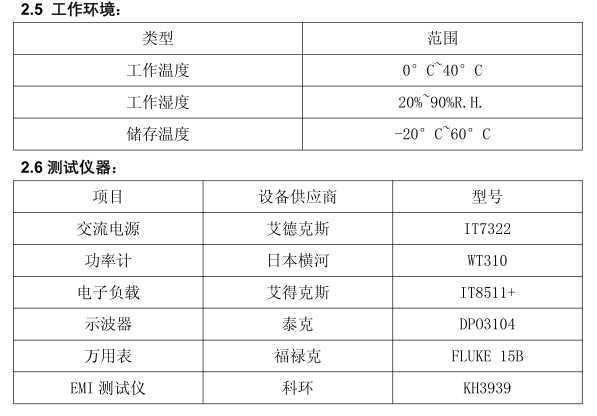

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
2.1 输入特性：
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 BOM ：
3.1.1 原理图：
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
