启达启臣微CR5355,CR5357,CR5358,无需光耦和TL431设计指

时间:2018-11-10 10:03
启达启臣微CR5355,CR5357,CR5358,无需光耦和TL431设计指导

摘要:
本文阐述了一个基于原边控制方式的高性能充
电器/适配器设计,包括芯片的特征和详细的工作原
理,以及设计技巧。

特征:
高精度 CC/CV 控制,无需光耦和 TL431
内置 600V 功率开关 MOSFET
低的启动电流:5uA(Typ)
低的工作电流:1mA(Typ)
内置软启动功能
内置前沿消隐电路(LEB)
内置频率抖动以改善 EMI 特性
内置全电压功率自适应补偿功能
内置初级电感量偏差补偿功能
内置输出线压降补偿
内置多重保护功能

高效节能:
满足COC_T2 版 六 级能耗标准

应用 :
手机、无绳电话、PDA、数码相机等电池充电器
小功率适配器
PC、TV 等辅助电源
线性电源/RCC 替换

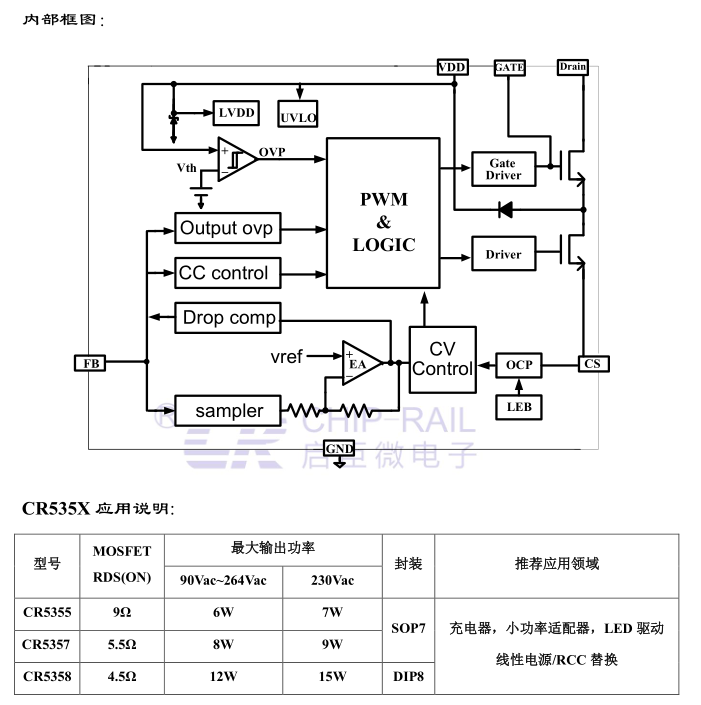

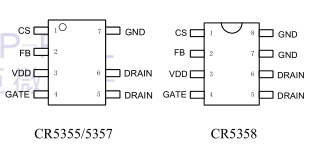

管脚信息:
CR535X
CR535X
CR535X

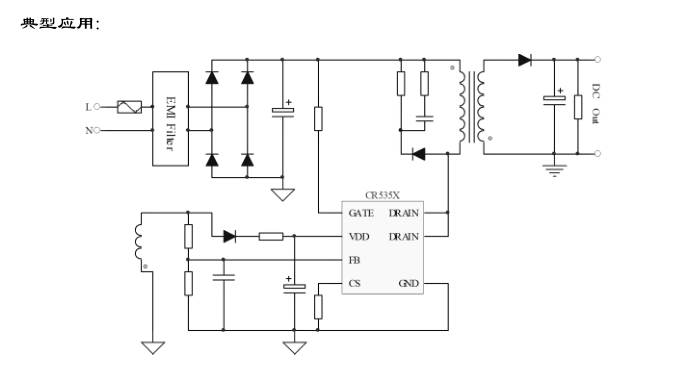

CR5355,CR5357,CR5358应用指导:

CR5355,CR5357,CR5358 系列采用反激式电路拓扑,输出和输入高压使用变压器隔离。在这种反激拓扑中,开关管导通
时,变压器储存能量,负载电流由输出电容提供;开关管关断时,变压器将储存的能量传递到负载和输出
滤波电容,以补偿电容单独提供负载电流所消耗的能量。


1. . 快速启动

CR5355,CR5357,CR5358的启动电流非常小,能快速将 VDD 电压充电超过 UVLO 阈值。启动电阻分别连接到直流高压端和
功率 MOSFET 的 GATE 端之间。通过功率 MOSEFT 的源端到 VDD 端之间内部寄生二极管来给 VDD 电容充电。因
此可以用一个大的启动电阻(80M 左右)来降低待机功耗。


未完。。。
由于资料过多,未上传完毕,如需更详细资料,请找客服索要!!!
