启达启臣微CR6257,CR6258,CR6259 待机低于75mW SOP-8
CR6257,CR6258,CR6259
高精度CC/CV 原边检测PWM
CR6257,CR6258,CR6259主要特点
待机低于75mW
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度恒压和恒流输出
可编程CC/CV模式控制
采用多模式控制的效率均衡技术
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置全电压功率自适应补偿功能
内置过温度保护功能
内置CS开路保护功能
内置输出短路保护功能
内置前沿消隐
VDD端过压保护和钳位保护
逐周期过流保护
4个引脚散热
SOP-8L绿色封装

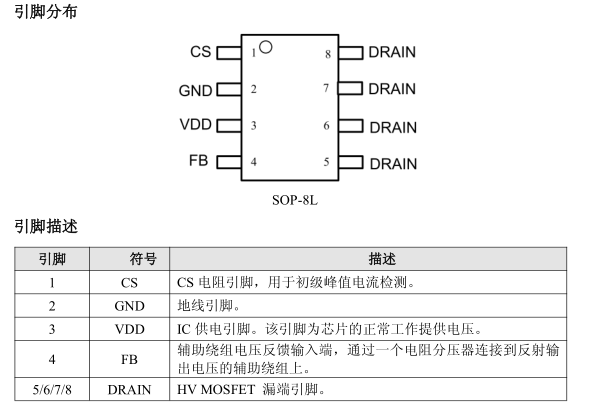

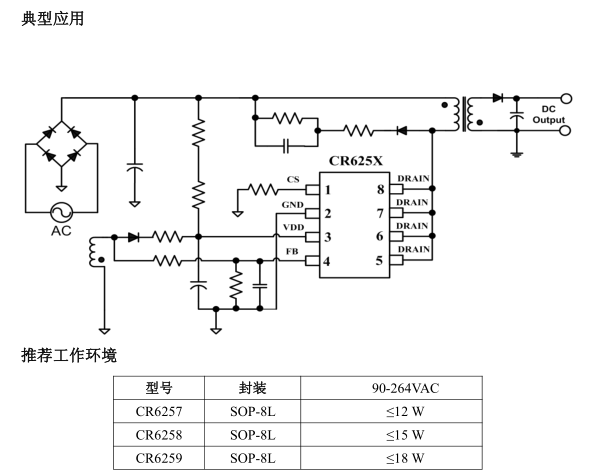

CR6257,CR6258,CR6259基本应用
小功率电源适配器
蜂窝电话充电器
数码相机充电器
电脑和服务器辅助电源
替代线性调整器和RCC
CR6257,CR6258,CR6259产品概述
CR6257,CR6258,CR6259 是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR625X 内
部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了
初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中
CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围
（90Vac~264Vac）内输出恒定的功率。
CR625X 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），
软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，
内置前沿消隐电路，使得芯片具有更高的可靠性。
1. 实际最大功率必须保证足够的 DRAIN 散热面积，测试条件 45℃环境温度。增加散热面积或风冷来减
小热阻可以获得更高的输出功率。

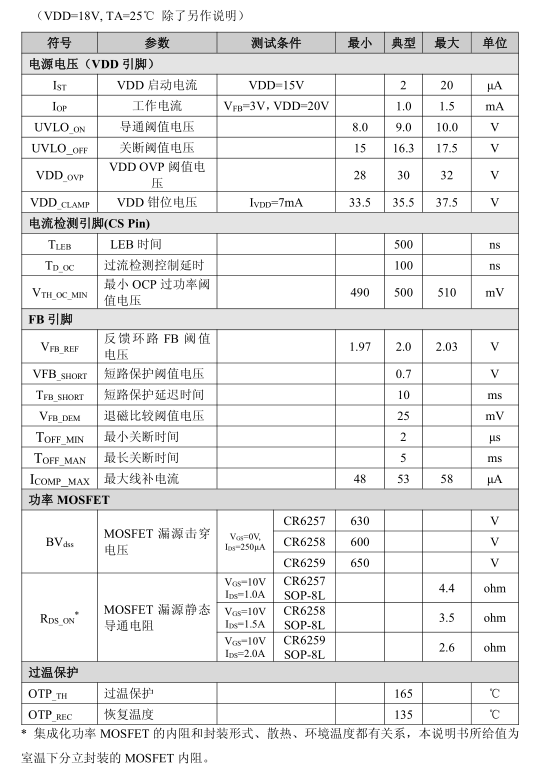

电气特性

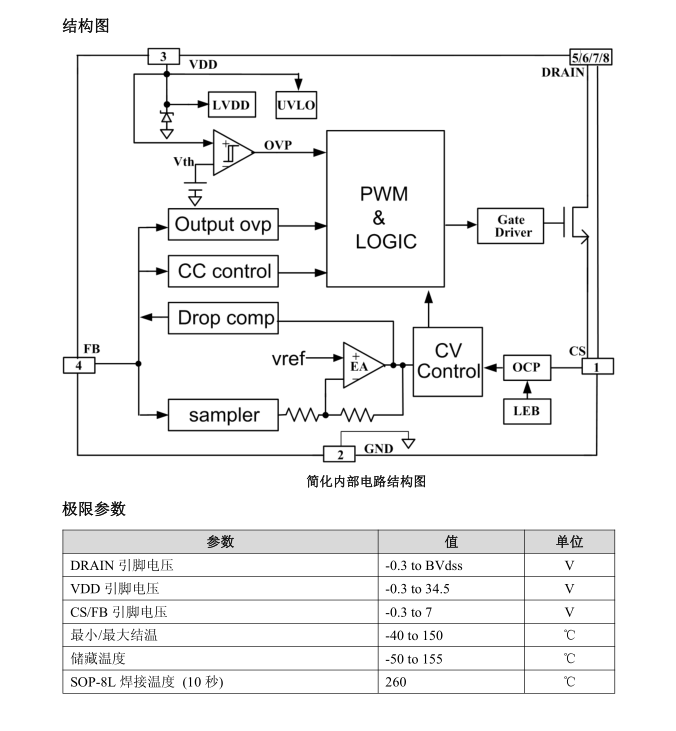

CR6257,CR6258,CR6259工作原理
CR6257,CR6258,CR6259是一款高性能原边检测控制的 PWM 开关，待机功耗小于 75mW。CR625X 内
部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了
初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中
CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围
（90Vac~264Vac）内输出恒定的功率。它采用原边控制方式，因此不需要 TL431 和光耦。
CR6257,CR6258,CR6259恒流/ 恒压工作
CR6257,CR6258,CR6259作为充电器运用时，芯片首先工作在 CC 模式，并以恒定的输出电流对电池充
电，当电池电压达到满电压时迅速切换到 CV 工作模式，输出电压通过变压器绕组反馈到
FB 端，采样电路采样到的 FB 端电压与误差放大器基准电压比较放大以后再经过芯片内部
环路调节控制输出电压恒定。
