● 较低的工作电流和较高的系统效率满足能效要求；
目 录
1 样机介绍： .............................................................................................................................. - 3 -
2 样机特性： .............................................................................................................................. - 4 -
2.1 输入特性： ................................................................................................................... - 4 -
2.2 输出特性： .................................................................................................................. - 4 -
2.3 整机参数： .................................................................................................................. - 4 -
2.4 保护功能测试： .......................................................................................................... - 4 -

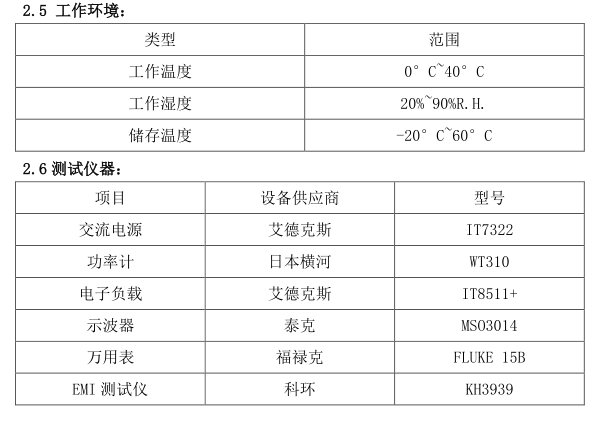

2.5 工作环境： .................................................................................................................. - 5 -
2.6 测试仪器： ................................................................................................................... - 5 -
3 样机结构信息： ...................................................................................................................... - 6 -
3.1 电路原理图及 BOM： ................................................................................................... - 6 -
3.1.1 原理图： ........................................................................................................... - 6 -
3.1.2 元器件清单： ................................................................................................... - 6 -
3.2 变压器绕制工艺： ...................................................................................................... - 7 -
3.2.1 电路示意图： ................................................................................................... - 7 -
3.2.2 规格参数： ....................................................................................................... - 8 -
3.2.3 变压器参数: ..................................................................................................... - 8 -
3.2.4 变压器结构图： ............................................................................................... - 8 -
4 性能测评： .............................................................................................................................. - 9 -
4.1 输入特性： .................................................................................................................. - 9 -
4.2 输出特性： ................................................................................................................ - 10 -
4.2.1 线性调整率和负载调整率: （PCB End） .................................................. - 10 -
4.2.2 输出恒流特性： ............................................................................................. - 10 -
4.2.3 输出电压纹波： ............................................................................................. - 10 -
4.3 保护功能： ................................................................................................................ - 11 -
4.3.1 过流保护： .................................................................................................... - 11 -
4.3.2 短路保护： .................................................................................................... - 11 -
4.4 系统温升测试 ............................................................................................................ - 11 -
4.5 系统延时时间测试： ................................................................................................ - 12 -
4.6 其它重要波形测试： ................................................................................................. - 13 -
5 EMI 评估测试 ......................................................................................................................... - 14 -

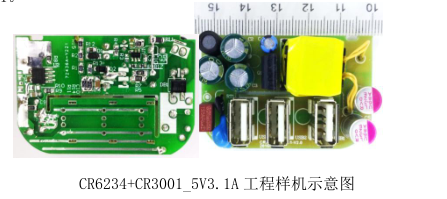

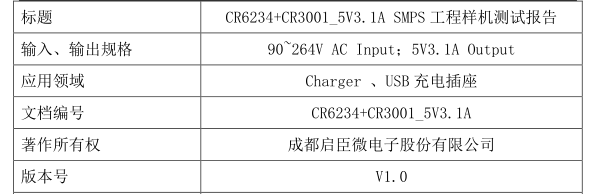

1 CR6234+CR3001样机介绍 ：
该测试报告是基于一个能适用于宽输入电压范围，输出 5V3.1A，恒压恒流
输出的充电器样机,实用于 USB 智能充电插座，控制 IC 采用了本公司的 CR6234
和 CR3001。
样机PCBA尺寸：W*L*H=36.5*54.5*20mm,是一款全电压实现5V3.1A输出的充
电器。AC100V满足启动时间的条件下，实现AC264V样机待机功耗仅为73mW；全电
压输入时平均效率>85%；能够满足最严格的 “COC_V5_T2” 能效标准；满足EMI
要求；全电压可实现5%电压、电流输出精度。
样机具有良好的恒压、恒流输出效果；同时具有“软启动、输出短路保护、
OCP、SCP、OVP、OTP自动恢复”等多种保护功能。
样机的变压器，采用了EE16W加宽磁芯（PC40材质）。变压器绕制工艺部分，
请见后文详细说明。

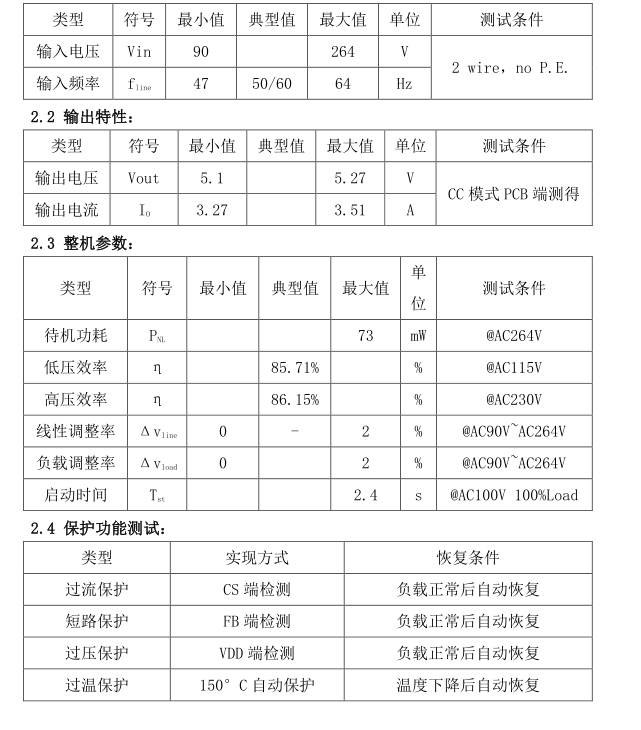

2 CR6234+CR3001样机特性：
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
1 2.1 输入特性：
3 CR6234+CR3001样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 BOM ：
3.1.CR6234+CR3001原理图：
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
