启达启臣微CR6234,六级能效,内置过温度保护功能,可编程CC/CV模式控制
CR6234主要特点
待机低于75mW
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度恒压和恒流输出
可编程CC/CV模式控制
采用多模式控制的效率均衡技术
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置全电压功率自适应补偿功能
内置过温度保护功能
内置CS开路保护功能
内置输出短路保护功能
内置前沿消隐
启动电流和工作电流低
VDD端过压保护和钳位保护
逐周期过流保护
SOT23-6L绿色封装
CR6234基本应用
小功率电源适配器
蜂窝电话充电器
数码相机充电器
电脑和服务器辅助电源
替代线性调整器和RCC
CR6234产品概述
CR6234 是一款高性能原边检测控制的 PWM 控制器，待机功耗小于 75mW。CR6234
内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用
了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中
CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）
内输出恒定的功率。
CR6234 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），
软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚开路保护，输出短路保护，
内置前沿消隐电路，使得芯片具有更高的可靠性。

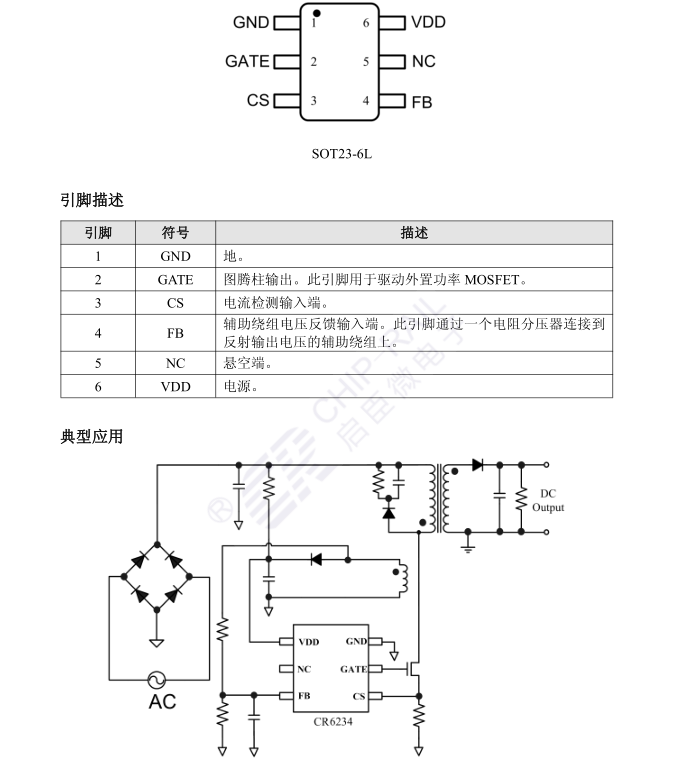

CR6234引脚分布
、

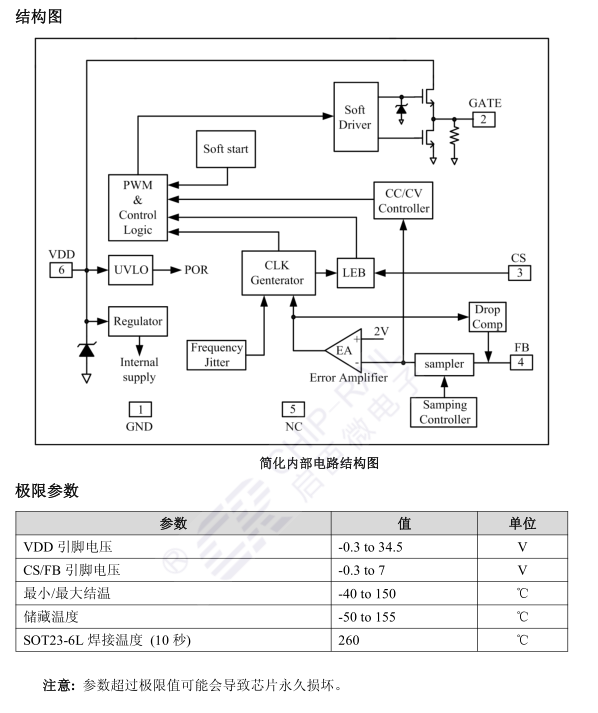

工作原理
CR6234 是一款高性能原边检测控制的 PWM 控制器，待机功耗小于 75mW。CR6234
内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用
了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中
CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）
内输出恒定的功率。它采用原边控制方式，因此不需要 TL431 和光耦。
恒流/ 恒压工作
CR6234 作为充电器运用时，芯片首先工作在 CC 模式，并以恒定的输出电流对电池充
电，当电池电压达到满电压时迅速切换到 CV 工作模式，输出电压通过变压器绕组反馈到
FB 端，采样电路采样到的 FB 端电压与误差放大器基准电压比较放大以后再经过芯片内部
环路调节控制输出电压恒定。
未完。。。
由于资料过多，未上传完毕，如需更详细资料，请找客服索要！！！
